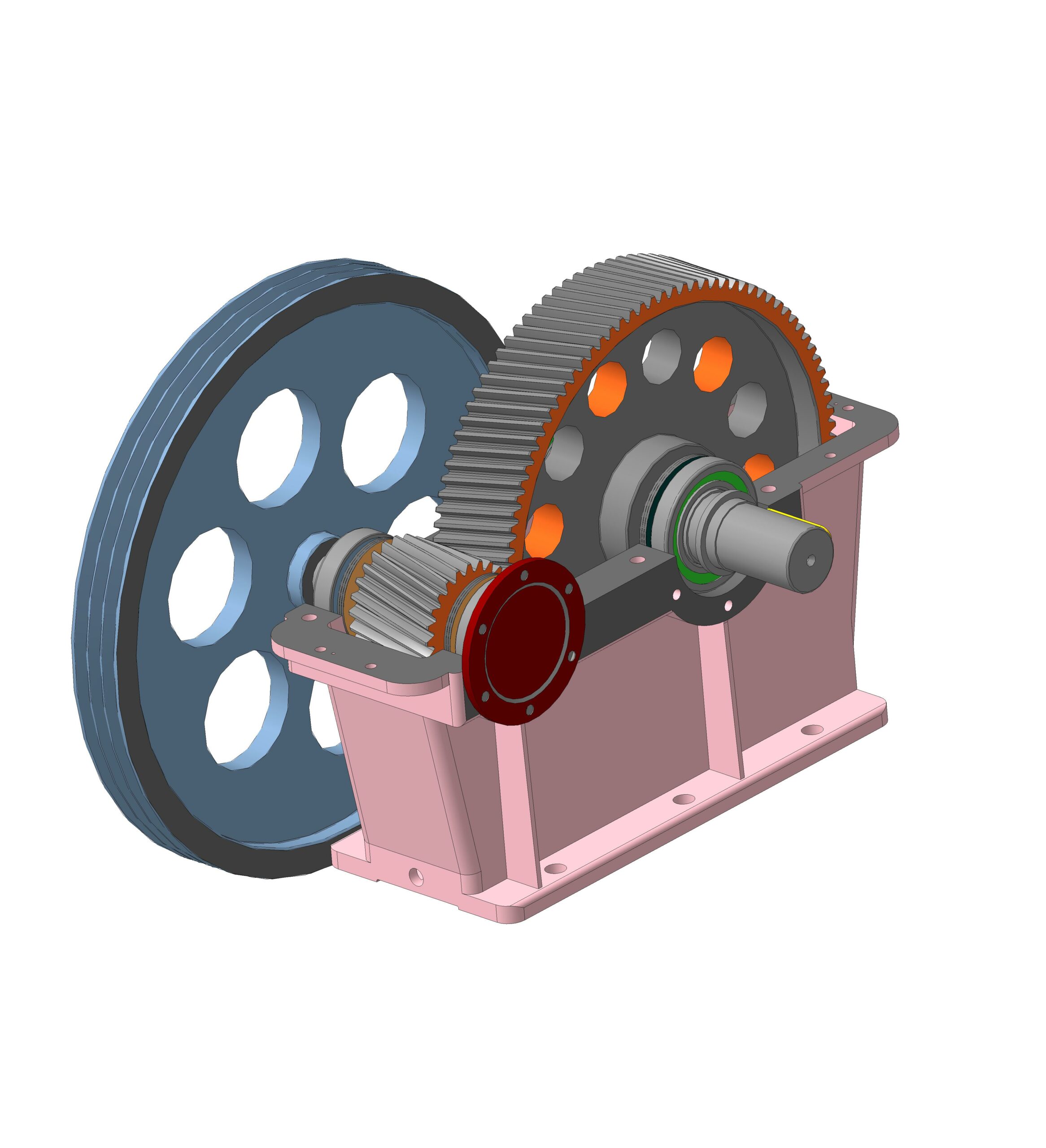

Редуктор одноступенчатый цилиндрический косозубый u=10

Черкасский государственный технологический университет
Кафедра инженерной графики
Контрольная работа по дисциплине "КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ ПРОЕКТИРОВАНИЯ В МАШИНОСТРОЕНИИ"
Черкассы 2020

Исходные данные:
- Асинхронный трехфазный электродвигатель переменного тока общего назначения марки АИР160М6 ГОСТ 19523-81;
- 2,5 - передаточное отношение клиноременной передачи;
- Вид редуктора: одноступенчатый цилиндрический косозубый;
- m = 5,0 - модуль зубчатой передачи редуктора;
- Z1 = 24 - количество зубцов ведущей шестерни редуктора;
- Z2 = 96 - количество зубьев ведомого колеса редуктора;
- Сборочный чертеж редуктора.

1 РАСЧЕТ И ПРОЕКТИРОВАНИЕ УЗЛОВ ПРИВОДА ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА
1.1 Кинематический расчет исполнительного механизма
1.2 Силовой расчет исполнительного механизма
1.3 Расчет клиноременной передачи
1.4 Расчет зубчатой передачи редуктора
1.5 Проверочный расчет диаметров валов привода
2 ПОСТРОЕНИЕ СБОРОЧНЫХ 3D-МОДЕЛЕЙ УЗЛОВ РЕДУКТОРА В СИСТЕМЕ «КОМПАС-3D»
2.1 Создание 3D-моделей составных деталей редуктора
2.2 Создание узловых подсборок редуктора
2.3 Создание общей сборки редуктора
ВЫВОДЫ
ЛИТЕРАТУРА
Приложения
Приложение А - Сборочный чертеж редуктора
Приложение Б - Результаты проектного расчета клиноременной передачи
Приложение В - Результаты геометрического расчета цилиндрической зубчатой передачи
Приложение Г - Результаты расчета на прочность цилиндрической зубчатой передачи
Приложение Д - Результаты расчета на долговечность цилиндрической зубчатой передачи
Приложение Е - Масс-центровочные характеристики ведомого колеса Z = 96 редуктора
Приложение Ж - Масс-центровочные характеристики сборки редуктора (вместе с ведомым шкивом клиноременной передачи)
