КОМПАС 3D 18

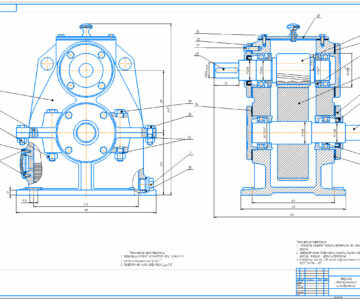

Редуктор цилиндрический одноступенчатый U=3,15

Уфимский государственный нефтяной технический университет, филиал в г.Октябрьский
Кафедра детали машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода с цилиндрическим косозубым редуктором"
Октябрьский 2016

Исходные данные:
Мощность на выходном валу, Р3 – 10 кВт;
Частота вращения на выходном валу, п3 - 250 мин-1;
Срок службы, Lh – 4000ч.

Техническая характеристика редуктора:
1. Вращающий момент на выходном валу T=709Нм
2. Частота вращения n=175мин
3. Передаточное число редуктора uред =3,15

СОДЕРЖАНИЕ
Задание 2
ВВЕДЕНИЕ 4
1. ОРГАНИЗАЦИОННАЯ ЧАСТЬ ПРОЕКТА 5
1.1. Краткое описание устройства привода 5
2. РАСЧЁТНАЯ ЧАСТЬ ПРОЕКТА
2.1.Выбор электродвигателя, кинематический и силовой расчёт привода 6
2.2. Расчёт открытой плоскоремённой передачи 9
2.3. Расчёт закрытой передачи редуктора 12
2.4. Проектировочный расчёт валов редуктора 19
2.4.1. Расчёт ведущего (быстроходного) вала 19
2.4.2. Расчет ведомого (тихоходного) вала 21
2.5. Конструктивные размеры шестерни и колеса 23
2.6. Эскизная компоновка редуктора 24
2.7. Подбор подшипников качения 28
2.7.1. Расчёт подшипников ведущего вала 28
2.7.2. Расчёт подшипников ведомого вала 31
2.8. Подбор и проверочный расчёт шпоночных соединений 35
2.9. Проверочный расчёт ведомого вала 37
2.10. Смазка зацеплений и подшипников редуктора 42
2.11. Выбор рамы 44
Список использованной литературы 45

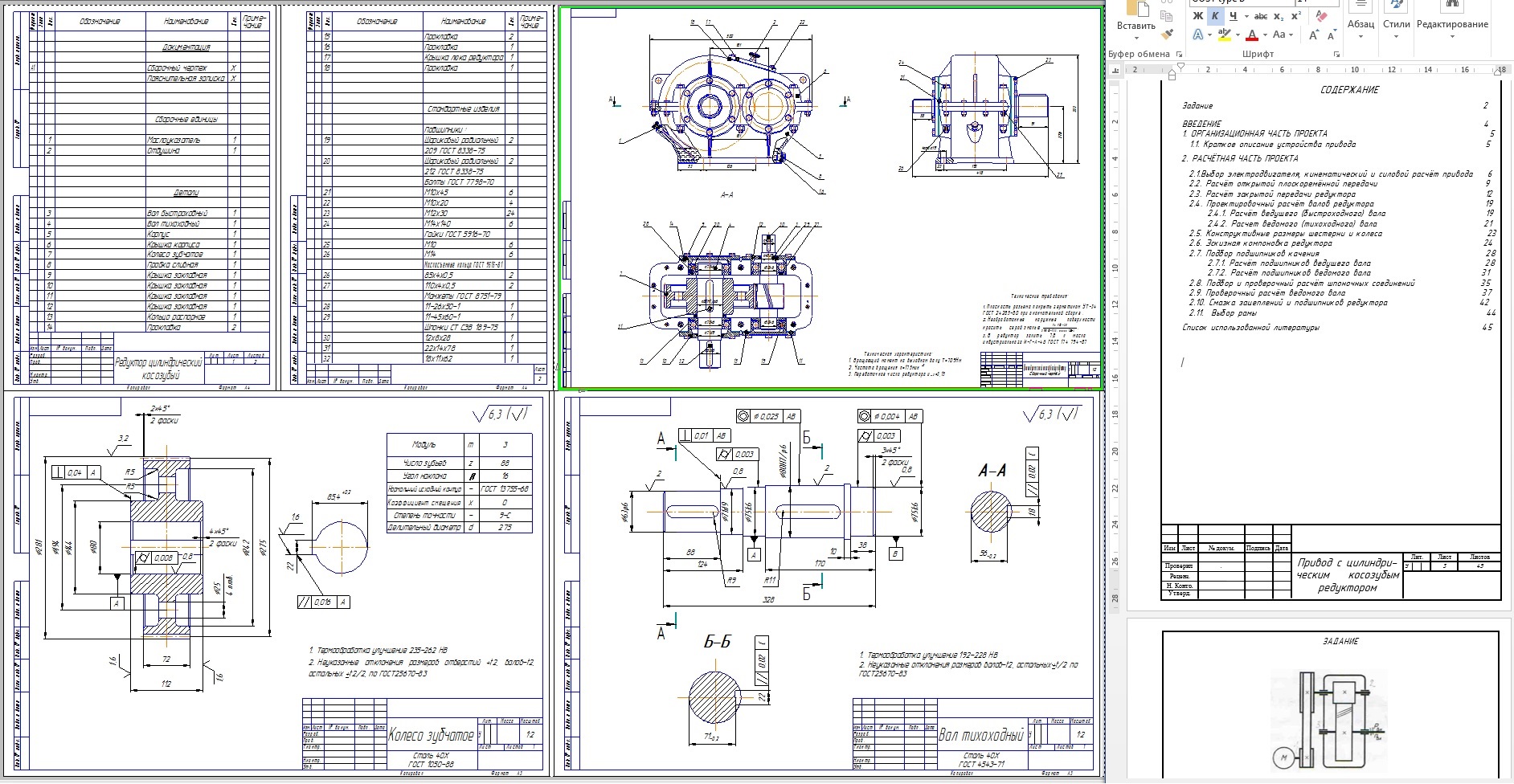

Состав: Цилиндрический косозубый редуктор (СБ), Деталировка (колесо зубчатое, вал тихоходный), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15 SP2

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый U=3,15

Просмотр файлов
з2 в8 косозуб/
з2 в8 косозуб/Вал тихоходный2-9.cdw
з2 в8 косозуб/Колесо зубчатое 2-9 .cdw
з2 в8 косозуб/пояснилка 181.3,15.docx
з2 в8 косозуб/Редуктор2-9.cdw
з2 в8 косозуб/Спецификация.spw
