Привод с одноступенчатым цилиндрическим вертикальным редуктором

КАЗАНСКИЙ (ПРИВОЛЖСКИЙ) ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ (КФУ)
Кафедра «Механика и конструирование»
Курсовой проект по курсу «Механика и детали машин»
На тему: "Привод с 1 – ступенчатым цилиндрическим редуктором"
Казань 2021

Исходные данные (техническая характеристика):
1. Мощность на тихоходном валу Р2 = 20 кВт;
2. Частота вращения тихоходного вала n2 = 115 об/мин;
3. Заданная долговечность редуктора Lh = 20000 часов;

Разработать:

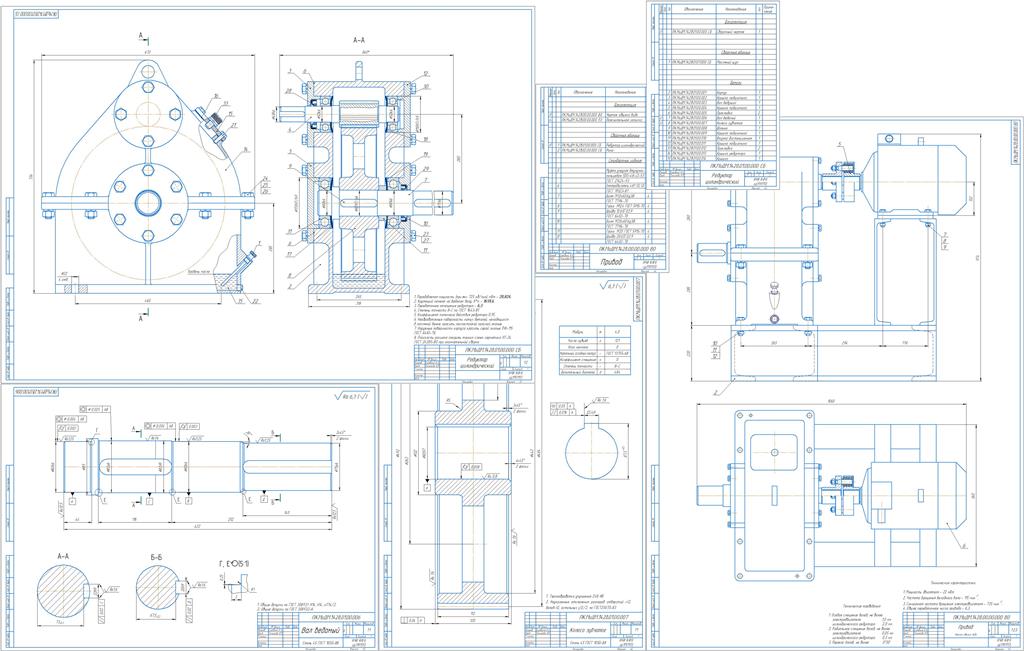

1. Сборочный чертеж редуктора;
2. Рабочие чертежи: тихоходный вал, быстроходный вал, колесо;
3. Чертеж общего вида привода.

СОДЕРЖАНИЕ
Расчетная часть проекта
Введение……………………………………………………………………….4
1. Выбор электродвигателя и кинематический расчет привода……….....5
1.1 Выбор электродвигателя по оборотам……………...………………..5
1.2 Определение кинематических параметров.…………………………5
2. Выбор материала колёс….………………………………………………...7
3. Расчет закрытой передачи…………………………………………………9
3.1 Расчет зубчатых колес на контактную прочность..…………………9
3.2 Силы, действующие в зацеплении………………………………….10
3.3 Проверка зубьев по напряжениям изгиба………………………….11
4. Предварительный расчет валов редуктора………………………….......12
5. Конструирование зубчатых колес……………………….........................14
6. Конструирование корпуса редуктора………………………...................15
7. Компоновка редуктора…………………………………………………...16
8. Проверочный расчет подшипников……………………………………..19
9. Проверка прочности шпоночных соединений……………………….....23
10. Выбор муфты……………………………………………………………..24
11. Смазывание. Выбор сорта масла………………………………………..26
12. Сборка редуктора………………………………………………………...28
Список литературы…………………………………………………………..30
