Привод вальцов. Расчет вертикального двухступенчатого цилиндрического редуктора

ФБГОУ ВО "Казанский национальный исследовательский технологический университет" (ФГБОУ ВО «КНИТУ»)
Кафедра машиноведения
Курсовой проект по дисциплине "Деталирование машин"
На тему "Привод вальцов. Расчет вертикального двухступенчатого цилиндрического
редуктора"
Казань 2019

Исходные данные: Привод вальцов, состоящий из электродвигателя, упругой муфты, вертикального двухступенчатого цилиндрического редуктора, которые установлены на сварной плите.
Мощность редуктора N=3 кВт, скорость вращения выходного вала n=100 об/мин.

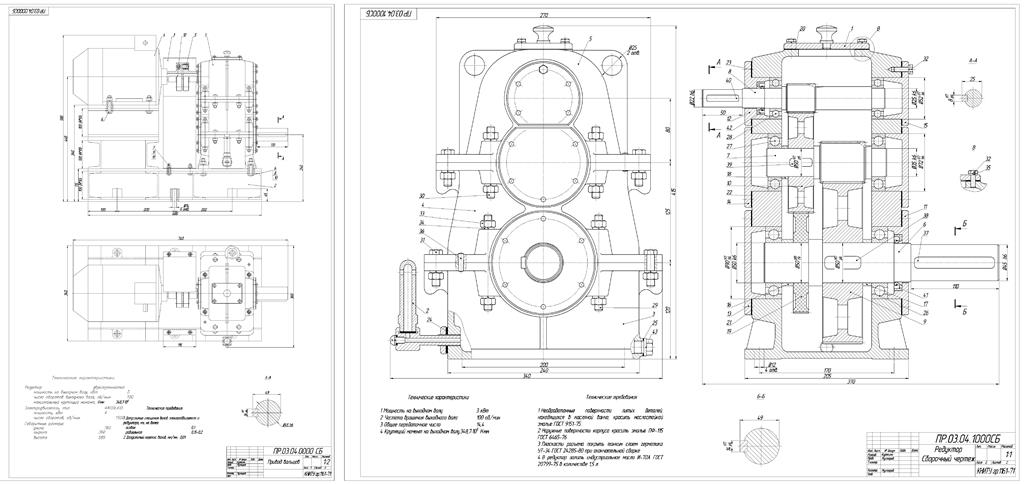

В данной работе приведен расчет двухступенчатого цилиндрического редуктора. Графическая часть содержит чертеж редуктора и привод с электродвигателем и муфтой.

Содержание:
1 Выбор электродвигателя и кинематический расчет редуктора
2 Проектный и проверочный расчет цилиндрической передачи
3 Расчет валов
4 Конструктивные размеры корпуса редуктора
5 Проверочный расчет подшипников
6 Проверочный расчет шпонок
7 Смазка зубчатых зацеплений и подшипников
Список использованных источников
Приложение (спецификация)

Состав: Редуктор (СБ), привод вальцов (СБ), спецификация Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод вальцов. Расчет вертикального двухступенчатого цилиндрического редуктора

Чертежи_А1.dwg
Расчетно-пояснительная записка.docx
Спецификация.doc
