КОМПАС 3D 18

Проектирование привода с вертикальным цилиндрическим редуктором и вертикальной цепной передачей

УО “Барановичский государственный университет”
Кафедра технического обеспечения сельскохозяйственного производства и агрономии
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода с вертикальным цилиндрическим редуктором и вертикальной цепной передачей"
Барановичи 2017

Исходные данные: угловая скорость выходного вала привода ω=13,2 с^(-1); крутящий момент на выходном валу привода T=190 Н∙м; Кратковременная перегрузка: K=1,3; Ресурс наработки: L=17∙(10)^3 ч.

В данном курсовом проекте разрабатывается привод с вертикальным цилиндрическим редуктором и вертикальной цепной передачей.

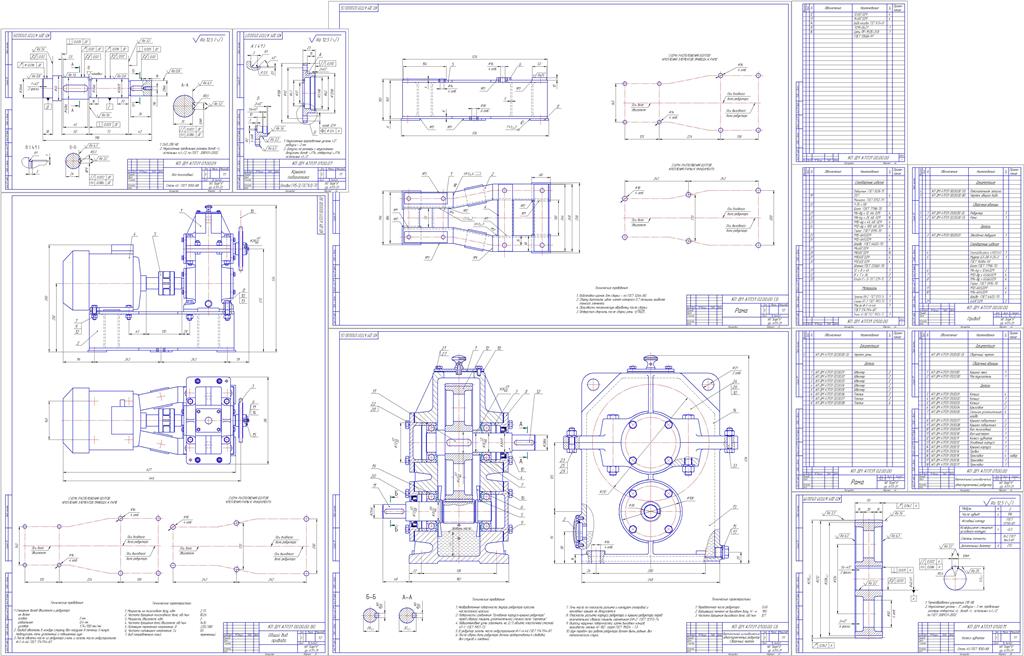

Графическая часть содержит чертежи общего вида привода, редуктора, рамы, тихоходного вала, колеса тихоходного вала и крышки подшипника.

Оглавление
Введение
1 Кинематический и силовой расчет привода
2 Расчет передач
2.1 Расчет цилиндрической прямозубой передачи
2.2 Расчет цепной передачи
3 Расчет и конструирование валов
4 Расчет шпоночных соединений
5 Расчет и конструирование подшипниковых узлов
6 Конструирование зубчатых колес
7 Конструирование корпусных деталей
8 Смазывание зацеплений
9 Выбор муфты
10 Конструирование рамы
11 Выбор посадок
12 Сборка и регулировка редуктора
13 Техника безопасности
Заключение
Список использованных источников

Состав: Общий вид привода (ВО), Редуктор (СБ), Деталировка (вал, колесо, крышка), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Детали машин / Проектирование привода с вертикальным цилиндрическим редуктором и вертикальной цепной передачей

Просмотр файлов
Записка.docx
Оглавление.docx
Реферат.docx
1Общий вид привода.cdw
2Редуктор.cdw
3Рама.cdw
4Вал.cdw
4Колесо.cdw
4Крышка.cdw
Спецификация Рама1.cdw
Спецификация Редуктор1.cdw
Спецификация Редуктор2.cdw
СпецификацияПривод01.cdw
СпецификацияПривод02.cdw
