Белорусский государственный университет транспорта
Курсовой проект по дисциплине "Детали машин и основы конструирования"

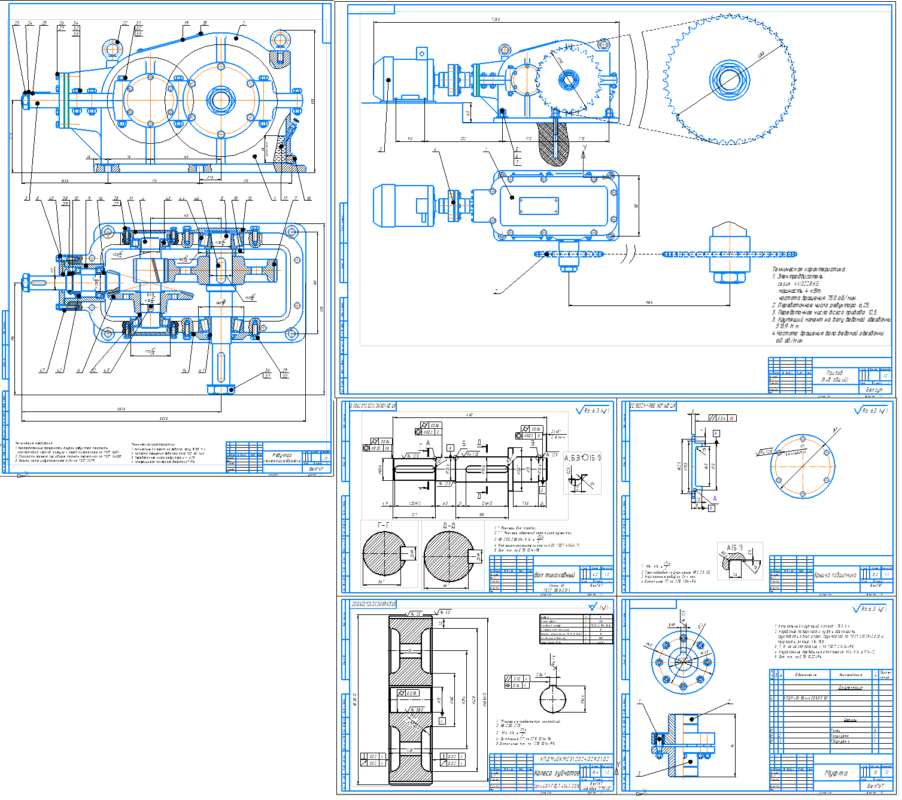

На тему: "Проектирование привода цепного траснпортера с двухступенчатым коническо-цилиндрическим редуктором и цепной передачей"
Усилие тяговой звездочки Ft=3,8 кВт, окружная скорость этой звездочки 0,8 м/с, шаг тяговой цепи t=100, число зубьев тяговой звездочки z=8.
СОДЕРЖАНИЕ
Введение………………………………………………………………………….. 3
1 Расчёт привода…………………………………….………………………….....4
1,1 Выбор электродвигателя………...………………...………………………….4
1.2 Кинематический расчёт привода……………………………………………..6
2 Расчёт редуктора…………………………………………………………….…..8
2.1 Выбор материалов для зубчатых колёс……………………………………...8
2.2 Расчёт второй тихоходной ступени………………………………………....10
2.3 Расчёт быстроходной ступени…………………...……………………….….14
2.4 Расчёт цепной передачи……………………………………………………...18
3 Последовательное выполнение компоновочного чертежа редуктор………..21
4 Расчёт на прочность валов редуктора………………..………………………..22
5 Подбор подшипников качения………….....…………………………………..27
6 Подбор шпонок и проверочный расчёт их по напряжениям смятия………..29
7 Выбор посадок деталей………………………………………………………...31
8 Выбор смазки……………………………………….…………………………...32
9 Порядок сборки редуктора………..…………………………………….……...33
Заключение…………………………………………………………….….……....34
Список использованных источников…………….…...………….……………...35
