Проектирование привода с вертикальным цилиндрическим редуктором и вертикальной цепной передачей uпр=12,3

188

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода с вертикальным цилиндрическим редуктором и вертикальной цепной передачей"
Барановичи 2017

Исходные данные: частота вращения шестерни: 1445 об/мин, крутящий момент Т=315 Нм, угловая скорость 12,3 рад/с, муфта упругая со звездочкой, ресурс наработки: Lh=15*10^3 ч.

Целью курсового проекта является проектировка привода с вертикальным цилиндрическим редуктором и вертикальной цепной передачей.

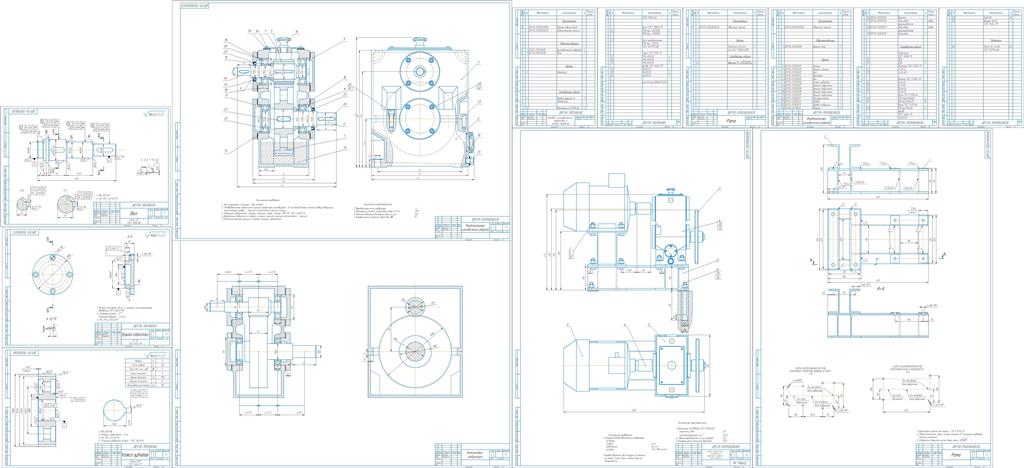

Графическая часть проекта состоит:
1. Общий вид привода - 1 лист формата А1;
2. Редуктор - 1 лист формата А1;
3. Выходной вал - 1 лист формата А3;
4. Колесо на выходном валу - 1 лист формата А3;
5. Крышка подшипника - 1 лист формата А4;
6. Рама - 1 лист формата А1.

Содержание
ВВЕДЕНИЕ 4
1. КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЕТ ПРИВОДА 5
2. РАСЧЕТ ПЕРЕДАЧ 9
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВАЛОВ 20
4. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЁТ МУФТ 32
5. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 33
6. РАСЧЕТ И КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ 35
7. КОНСТРУИРОВАНИЕ ЗУБЧАТЫХ КОЛЕС 37
8. КОНСТРУИРОВАНИЕ КОРПУСНЫХ ДЕТАЛЕЙ, СТАКАНОВ И КРЫШЕК 40
9. СМАЗЫВАНИЕ ЗАЦЕПЛЕНИЙ 46
10. КОНСТРУИРОВАНИЕ РАМЫ 48
11. ВЫБОР ПОСАДОК 49
12. СБОРКА И РЕГУЛИРОВКА РЕДУКТОРА 51
13. ТЕХНИКА БЕЗОПАСНОСТИ 52
Заключение 53
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 54

Вал механизм подшипники привод Проектирование цепная передача цилиндрический

Автор

Doomstone

Дата

22.12.2019

Язык

Русский

Состав

ПЗ, Вал (ГЧ), Редуктор (Компоновка), Редуктор (СБ), Зубчатое колесо (ГЧ), Крышка подшипника (ГЧ), Привод (ВО), Рама (ГЧ), Спецификации (Привод, Рама, Редуктор)

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

СПЕЦИФИКАЦИЯ К ОБЩЕМУ ВИДУ ПРИВОДА.spw
РАМА.cdw
РЕДУКТОР СБ.cdw
РЕФЕРАТ.docx
ВАЛ.cdw
КРЫШКА ПОДШИПНИКА.cdw
СПЕЦИФИКАЦИЯ К РАМЕ.spw
СПЕЦИФИКАЦИЯ К СБ.spw
КОМПОНОВКА.cdw
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.docx
ОБЩИЙ ВИД ПРИВОДА.cdw
ЗУБЧАТОЕ КОЛЕСО.cdw
