Проектирование привода с вертикальным цилиндрическим одноступенчатым редуктором, вертикальной клиноременной передачей и горизонтальной цепной передачей u=20,16

Барановичский государственный университет
Кафедра Общенаучных дисциплин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода с вертикальным цилиндрическим одноступенчатым редуктором, вертикальной клиноременной передачей и горизонтальной цепной передачей"
Барановичи 2015

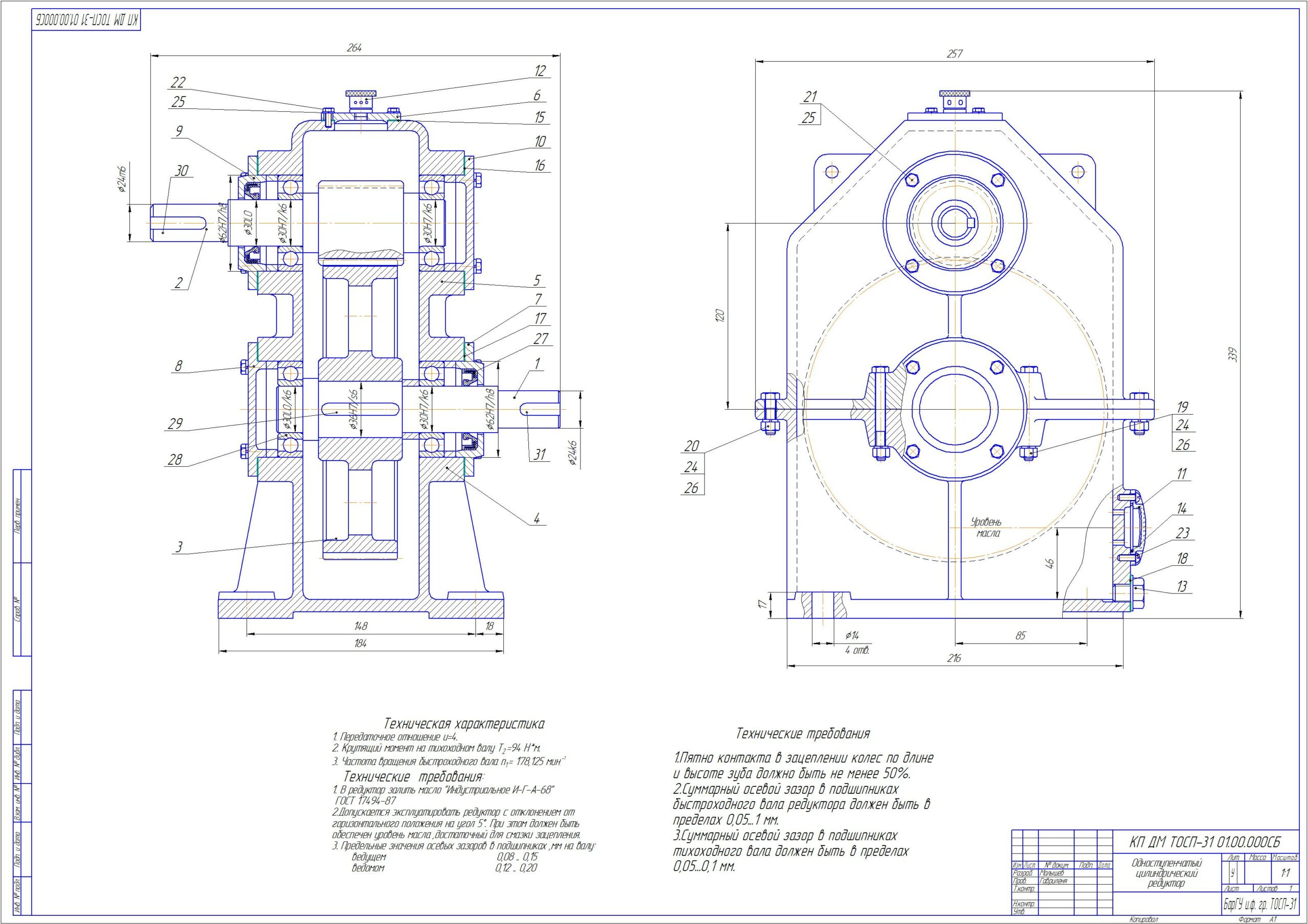

Целью данной работы является проектирование привода по приведенной схеме, расчет передач, проверка и конструирование валов и их опор, разработка корпуса редуктора и рамы привода. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, чертеж рамы и 3 чертежа деталировки редуктора (вал тихоходный, крышка подшипника, колесо).

Курсовой проект содержит 2 листа формата А1, 1 лист формата А2, 2 листа формата А3, 1 лист формата А4, 3 спецификации, 62 страницы пояснительной записки, содержащей 7 рисунков, 3 таблицы и 8 источников.

Техническая характеристика привода:
Электродвигатель асинхронный 4А90L4У3 (мощность 2,2 кВт, частота вращения 1425 об/мин)
Редуктор цилиндрический одноступенчатый (u=20)
Частота вращения на выходном валу редуктора - 178,125 об/мин
Общее передаточное число привода - 20,16
Вращающий момент на выходном валу - 94 Нм

Состав: Общий вид (ВО), редуктор цилиндрический одноступенчатый (СБ), Рама, деталировка (вал, крышка, колесо), спецификация - общая, спецификация - редуктор, спецификация - рама, ПЗ Язык документа
