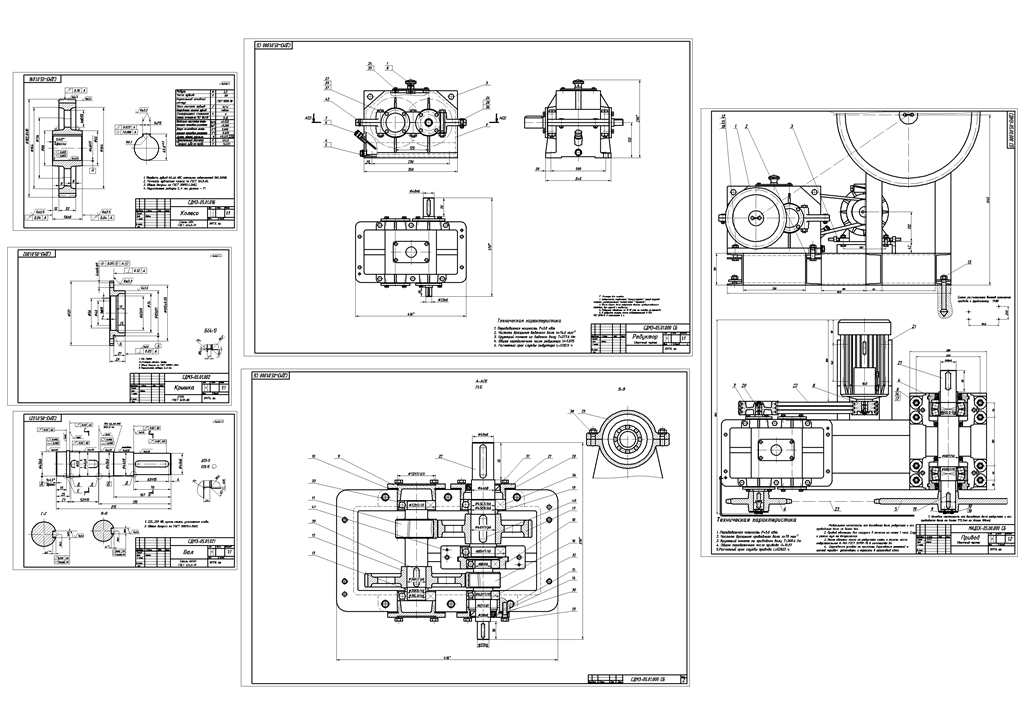

Рассчитать и спроектировать двухступенчатый цилиндрический соосный редуктор с клиноременной и цепной передачами

БНТУ
Кафедра механизация и автоматизация дорожно-строительного комплекса
Курсовая работа по дисциплине "детали машин"
На тему: "Рассчитать и спроектировать двухступенчатый цилиндрический соосный редуктор с клиноременной и цепной передачами"
Минск, 2021

Исходные данные:

Мощность двигателя - 2,7 кВт
Крутящий момент - 750 об/мин
Частота вращения выходного вала - 70 мин^-1
КПД = 0,97-0,98

Содержание

1 Введение 5
2 Выбор электродвигателя и кинематический расчет привода 6
3 Расчет передач 8
3.1 Расчет клиноременной передачи 8
3.2 Расчет цилиндрической косозубой передачи тихоходной ступени редуктора 10
3.2.1 Выбор материала зубчатых колес 10
3.2.2 Определение эквивалентного числа циклов перемены напряжений 10
3.2.3 Определение допускаемых контактных напряжений 11
3.2.4 Определение допускаемых изгибных напряжений 11
3.2.5 Допускаемые напряжения для проверки прочности зубьев при перегрузках 12
3.2.6 Расчет геометрических параметров передачи 12
3.2.7 Силы в зацеплении 14
3.2.8 Проверочный расчет на выносливость по контактным напряжениям 14
3.2.9 Проверочный расчет на выносливость по напряжениям изгиба 16
3.2.10 Проверочный расчет на выносливость при перегрузках 17
3.3 Расчет цилиндрической косозубой передачи быстроходной ступени редуктора 17
3.3.1 Выбор материала зубчатых колес 17
3.3.2 Определение эквивалентного числа циклов перемены напряжений 17
3.3.3 Определение допускаемых контактных напряжений 18
3.3.4 Определение допускаемых изгибных напряжений 18
3.3.5 Допускаемые напряжения для проверки прочности зубьев при изгибе 19
3.3.6 Расчет геометрических параметров передачи 19
3.3.7 Силы в зацеплении 21
3.3.8 Проверочный расчет на выносливость по контактным напряжениям 21
3.3.9 Проверочный расчет на выносливость по напряжениям изгиба 22
3.3.10 Проверочный расчет на выносливость при перегрузках 24
3.4 Расчет цепной передачи 24
4 Расчет валов 27
4.1 Проверочный расчет ведущего вала 28
4.1.1 Cоставление расчетной схемы 28
4.2.2 Определение реакций опор и построение эпюр 28
4.1.3 Нахождение коэффициента запаса прочности вала 29
4.2 Проверочный расчет промежуточного вала 31
4.2.1 Cоставление расчетной схемы 31
4.3.2 Определение реакций опор и построение эпюр 31
4.2.3 Нахождение коэффициента запаса прочности 32
4.3 Проверочный расчет ведомого вала 34
4.3.1 Нахождение сил в зацеплении и составление расчетной схемы 34
4.3.2 Определение реакций опор и построение эпюр 34
4.3.3 Нахождение коэффициента запаса прочности 35
5 Подбор подшипников по динамической грузоподъемности 37
5.1 Расчет подшипников ведущего вала 37
5.2 Расчет подшипников промежуточного вала 38
5.3 Расчет подшипников ведомого вала 39
6 Подбор и проверочный расчет шпоночных соединений 40
6.1 Методика расчета 40
6.2 Шпонка под шкивом 40
6.3 Шпонка под колесом быстроходной передачи 40
6.4 Шпонка под колесом тихоходной передачи 41
6.5 Шпонка под звездочкой 41
7 Расчет размеров корпуса редуктора 42
8 Сборка редуктора, регулировка и смазка 43
Список литературы 45
