Расчет двухступенчатого цилиндрического привода к пресс-вальцам

Ивановский государственный химико-технологический университет
Кафедра химической техники и кибернетики
Курсовой проект по дисциплине: Технология конструкционных материалов
На тему: "спроектировать привод к пресс-вальцам"
Иваново 2015

В работе рассматривается полная проектировка привода к пресс-вальцам. Произведен Кинематический расчёт привода и расчёт цилиндрических передач, а так же конструирование валов редуктора, конструирование корпуса редуктора и его рамы.

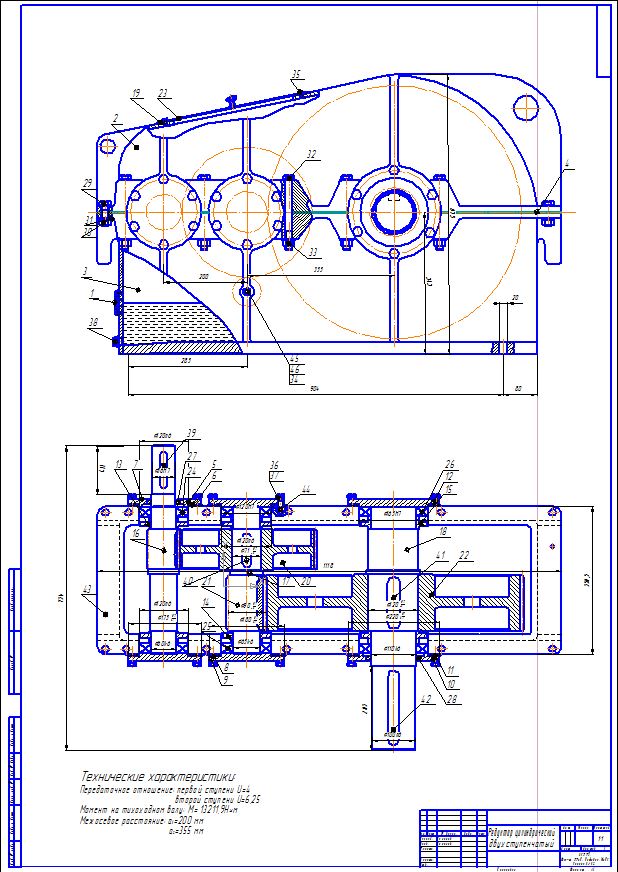

Графическая часть содержит чертеж двухступенчатого цилиндрического редуктора, его спецификацию, промежуточный вал и зубчатое колесо.
Курсовой проект содержит лист А1, 2 листа А3 графической части, 76 страниц пояснительной записки.
В работе был рассчитан трёхфазный асинхронный короткозамкнутый электродвигатель 4А250М6У3 ГОСТ 19523-81.
Техническая характеристика:
мощность на рабочем валу Nрв= 53 КВт,
частота вращения рабочего вала nрв= 9 об/мин

Состав: Расчетно-пояснительная записка к курсовому проекту по деталям машин, Вал Эскиз, Зубчатое колесо 1 ступени, Промежуточный вал, Редуктор, Спецификация 1,Спецификация 2, Спецификация 3. Язык документа

Софт: КОМПАС-3D V12

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет двухступенчатого цилиндрического привода к пресс-вальцам

Промежуточный вал.cdw
Расчетно-пояснительная записка к курсовому проекту по деталям машин.docx
Редуктор.cdw
Спецификация 1.cdw
Спецификация 2.cdw
Спецификация 3.cdw
Вал Эскиз.docx
Зубчатое колесо 1 ступени.cdw
