Расчет и конструирование привода с цепной передачей и цилиндрического двухступенчатого редуктора

Институт нефти и газа сибирского федерального университета
Кафедра прикладной механики
Курсовой проект по дисциплине детали машин и основы конструирования
На тему : "Расчет и конструирование привода с цепной передачей и цилиндрического двухступенчатого редуктора"
Красноярск 2017

Исходные данные: привод конвейера цепной, редуктор цилиндрический двухступенчатый. Сила 4 кН, Скорость 1 м/с, Диаметр 300 мм,сменность работы 1, Приведенный момент инерции мех-ма 20 Н*м/с2, время пуска привода 4 с, 7 лет работы.

В данной работе рассчитывается цепной привод конвейера и двухступенчатый цилиндрический редуктор

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
ЗАДАНИЕ 5
1 Выбор двигателя. Кинематический расчет привода 6
1.1 Определение номинальной мощности и номинальной частоты вращения двигателя 6
1.2 Определение передаточного числа двигателей и его ступеней 7
1.3 Определение силовых и кинематических параметров привода 9
2 Определение допускаемых напряжений материала зубчатых передач 12
2.1 Цилиндрическая передача 12
2.2 Цилиндрическая передача 16
3 Расчет зубчатых передач редуктора 21
3.1 Расчет цилиндрической передачи 21
3.1.1 Конструирование зубчатого колеса 27
3.2 Расчет цилиндрической передачи 28
3.2.2 Конструирование зубчатого колеса 35
4 Расчет открытой передачи 36
5 Нагрузки валов редуктора 37
6 Силовая схема нагружения валов редукторов 39
7 Разработка чертежа общего вида редуктора 39
7.1 Выбор материала валов 39
7.2 Выбор допускаемых напряжений на кручение 40
7.3 Определение геометрических параметров ступеней валов 40
7.4 Предварительный выбор подшипников качения 43
8 Построение эпюр изгибающих и крутящих моментов валов редуктора 44
8.1 Быстроходный вал 44
8.2 Промежуточный вал 46
8.3 Тихоходный вал 49
9 Проверочный расчет подшипников 52
9.1 Быстроходный вал 52
9.2 Промежуточный вал вал 52
9.3 Тихоходный вал 53
10 Конструктивные размеры редуктора 54
11 Выбор муфт 56
12 Смазывание. Смазочные устройства 56

13 Проверочные расчеты 57
13.1 Проверочный расчет шпонок 57
13.2 Проверочный расчет стяжных винтов подшипниковых узлов 59
13.4 Проверочный расчет быстроходного вала 60
13.5 Проверочный расчет тихоходного вала 64
13.6 Проверочный расчет промежуточного вала. 69
14 Порядок сборки редуктора 70
ЗАКЛЮЧЕНИЕ 72
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 73

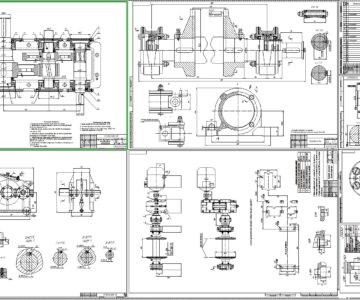

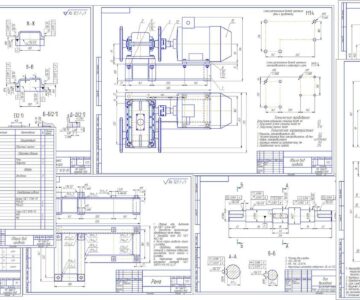

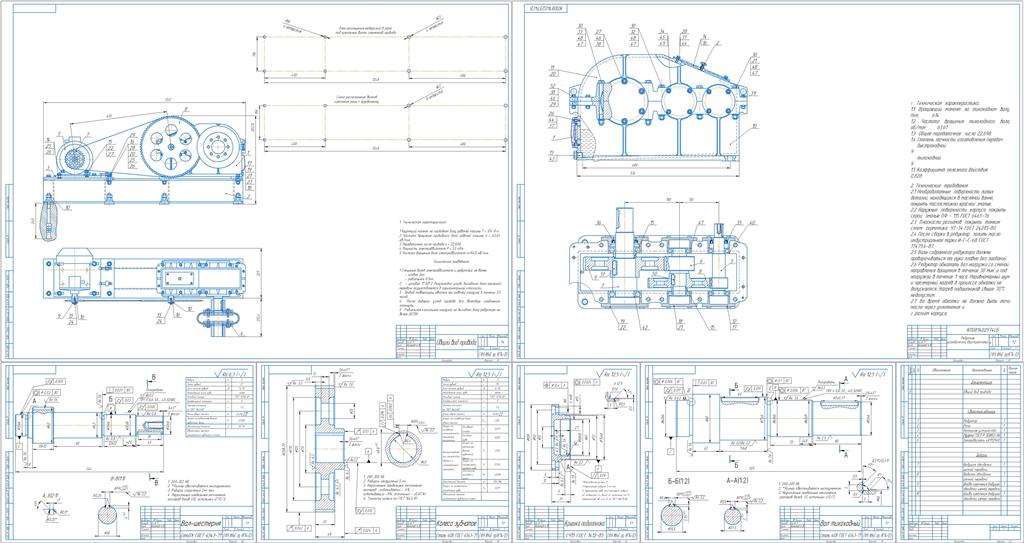

Состав: Чертеж Общий вид привода, чертеж зубчатого колеса, чертеж крышки подшипника, чертеж вал-шестерни, чертеж тихоходного валасборочный чертеж редуктора, спецификация сборочного чертежа редуктора, спецификация общего вида привода Язык документа
