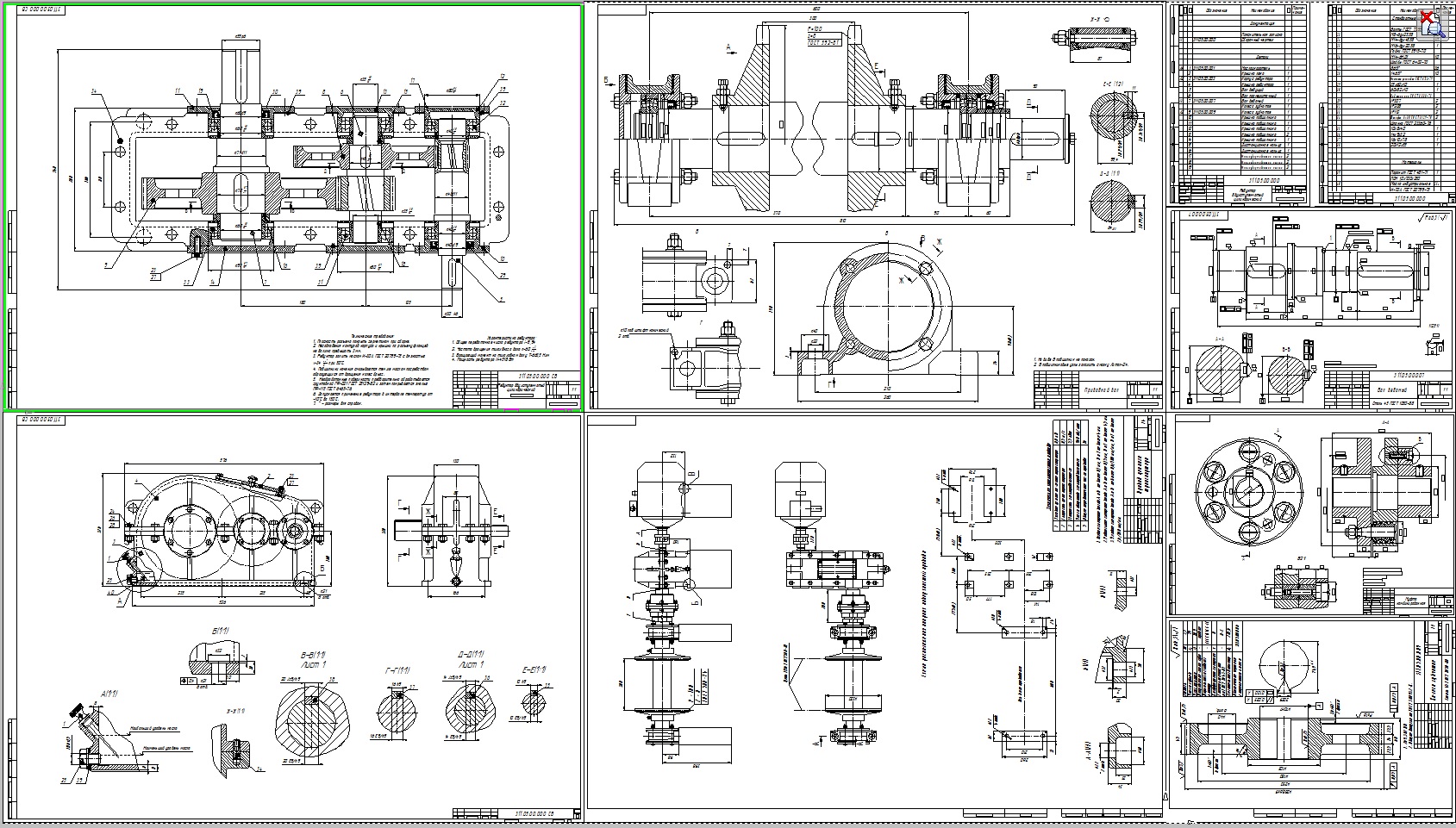

Редуктор цилиндрический двухступенчатый u=15,94

МГТУ им. Н.Э. Баумана
Кафедра детали машин
Курсовой проект на тему "Привод цепного транспортера"
Москва 2016

Исходные данные: Ft = 8,0кН, V = 0,5м/с, р = 100мм, z = 8, цепь М56
Цель курсового проекта спроектировать привод цепного транспортера, включающего: электродвигатель; двухступенчатый цилиндрический редуктор- механизм, состоящий из зубчатых цилиндрических передач, служащий для передачи движения от двигателя к рабочему органу с уменьшением частоты вращения и увеличением вращающего момента.

Техническая характеристика
1. Передаточное число редуктора u =15,94.
2. Вращающий момент на тихоходном валу Т= 663,5 Н*м.
3. Частота вращения тихоходного вала n= 60 об/мин.
4. Мощность редуктора N=4518 Вт.

Содержание

1 Выбор электродвигателя, кинематический и силовой расчет привода
1.1 Выбор электродвигателя привода
1.2 Кинематический и силовой расчет привода
2. Расчёт двухступенчатого цилиндрического косозубого редуктора
2.1 Выбор материалов и определение допускаемых напряжений
2.2 Проектировочный расчёт быстроходной ступени редуктора
2.3 Проверочные расчёты быстроходной ступени редуктора
2.4 Определение сил, действующих в зацеплении быстроходной ступени
2.5 Проектировочный расчёт тихоходной ступени редуктора
2.6 Проверочные расчёты тихоходной ступени редуктора
2.7 Определение сил, действующих в зацеплении тихоходной ступени
3. Предварительный расчет валов
4. Выбор муфт
5. Подбор подшипников качения по долговечности
6. Конструирование зубчатых колес
7. Проверочный расчет валов
8. Расчет шпоночных и шлицевых соединений
9. Выбор квалитетов точностей, шероховатостей поверхностей, допусков формы и расположения поверхностей
10. Расчет элементов корпуса
11. Выбор типа смазки для передач и подшипников
12. Описание сборки редуктора
Список литературы
