Редуктор цилиндрический двухступенчатый u=17,494

МГТУ им. Н.Э. Баумана
Кафедра детали машин
Курсовой проект на тему "Привод цепного транспортера"
Москва 2017

Исходные данные: Ft = 7,1кН, V = 0,63м/с, р = 100мм, z = 9, цепь М40
Цель курсового проекта спроектировать привод цепного транспортера, включающего: электродвигатель; двухступенчатый цилиндрический редуктор- механизм, состоящий из зубчатых цилиндрических передач, служащий для передачи движения от двигателя к рабочему органу с уменьшением частоты вращения и увеличением вращающего момента.

Техническая характеристика
1. Передаточное число редуктора u =17,494.
2. Вращающий момент на тихоходном валу Т= 1069,9 Н*м.
3. Частота вращения быстроходного вала n= 720 об/мин.
4. Степень точности изготовления зубчатой передачи 9-В.
5. Коэффициент полезного действия редуктора 0,94.

Содержание
Техническое задание
Введение
1 Выбор электродвигателя, кинематический и силовой расчет привода
1.1 Выбор электродвигателя привода
1.2 Кинематический и силовой расчет привода
2. Предварительный расчет валов
3. Выбор муфт
4. Подбор подшипников качения по долговечности
5. Конструирование зубчатых колес
6. Проверочный расчет валов
7. Расчет шпоночных и шлицевых соединений
8. Выбор квалитетов точностей, шероховатостей поверхностей, допусков формы и расположения поверхностей
9. Расчет элементов корпуса
10. Выбор типа смазки для передач и подшипников
11. Описание сборки редуктора
Список литературы

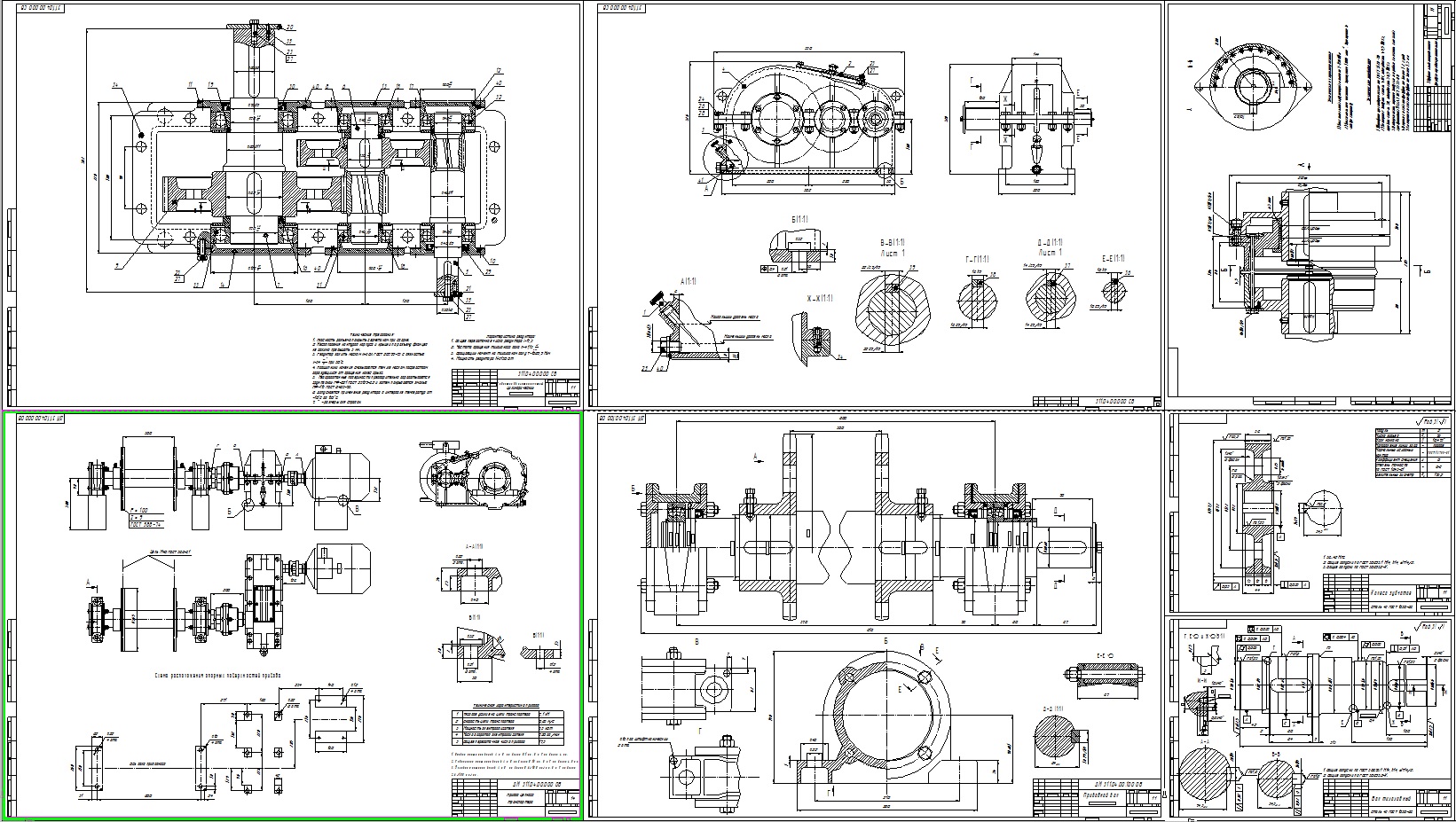

Состав: Редуктор цилиндрический двухступенчатый (СБ), Привод цепного транспортера (ВО), Приводной вал (ВО), Деталировка (Колесо, Вал тихоходный, Муфта комбинированная упруго-предохранительная), Спецификация, ПЗ Язык документа
