Расчёт цилиндрическо-цепного привода

Набережночелнинский институт КФУ
Кафедра механики и конструирования
Курсовой проект по дисциплине "Механика и детали машин"
На тему "Расчёт цилиндрическо-цепного привода"
Набережные Челны 2019

Исходные данные (техническая характеристика)
1.Частота вращения выходного вала привода-160 об/мин.
2.Мощность на выходном валу привода - 1,8 кВт.
3.Срок службы привода - 23 тыс.часов.
4.Р-Реверсивность привода.

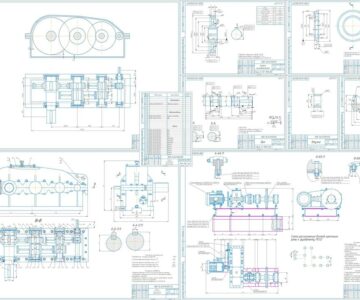

В данной работе рассматривается цилиндрическо-цепной привод, производятся расчеты и по ним же сделаны чертежи

Содержание

Задание 3
1. Выбор двигателя. Кинематический расчет привода 4
2. Расчет цепной передачи 6
3. Выбор материала зубчатых передач. Определение допускаемых напряжений 11
4. Расчет закрытой зубчатой цилиндрической передачи редуктора 13
5. Предварительный расчет диаметров валов 16
6. Подбор муфты 18
7. Расчет валов редуктора 19
7.1 Определение консольных сил 19
7.2 Проверочный расчет подшипников 20
7.2.1 Проверочный расчет быстроходного вала 20
7.2.2 Проверочный расчет тихоходного вала. 23
7.3 Проверочный расчёт шпонок 26
7.4 Проверочный расчет валов. 27
7.4.1 Проверочный расчет быстроходного вала 27
7.4.2 Проверочный расчет тихоходного вала 32
8. Конструирование зубчатых колес 37
9. Смазывание. Смазочные устройства 38
Список использованной литературы 39
