Расчет привода к цепному конвейеру

Могилевский государственный университет продовольствия
Кафедра Машины и аппараты пищевых производств
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод к цепному конвейеру"
Могилев 2016

Исходные данные для привода цепного конвейера:
Скорость движения ленты V = 0,4 м/c
Тяговое усилие на ленте F = 17 Н
Пояснительная записка содержит кинематический расчет, расчет передач, ступеней редуктора, прочностные расчеты и подбор комплектующий редуктора.
Введение
1. Кинематический расчет привода
2. Расчет поликлиновой передачи
3. Расчет зубчатой передачи быстроходной ступени редуктора
4. Расчет зубчатой передачи тихоходной ступени редуктора
5. Ориентировочный расчет валов
6. Проверочный расчет выходного вала редуктора на усталостную прочность (выносливость)
7. Подбор подшипников на всех валах
8. Проверочный расчет подшипников на выходном валу редуктора
9. Расчет элементов корпуса редуктора
10. Подбор и расчет шпонок на всех валах
11. Подбор и расчет муфт
12. Описание сборки редуктора
13. Смазка редуктора и подшипников редуктора
Литература

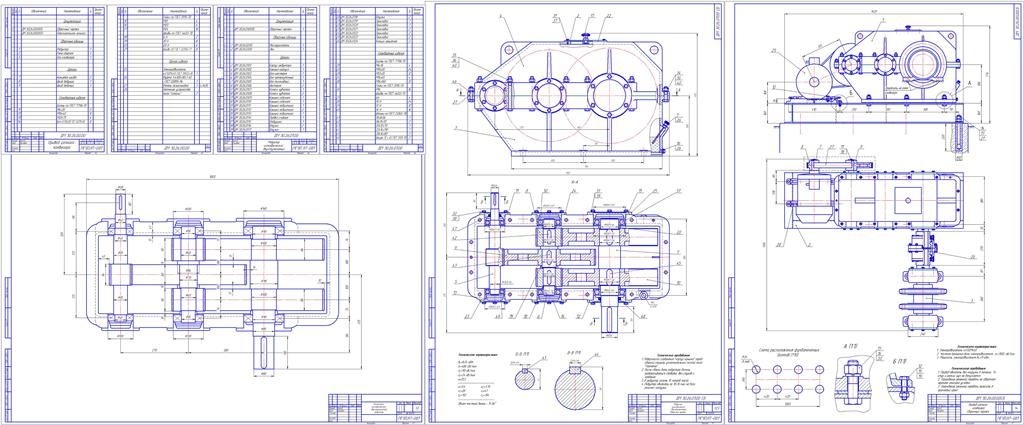

Графическая часть содержит: Компоновку,редуктор(СБ), привод(СБ)

Состав: компоновка, привод (СБ),редуктор (ВО) Язык документа

Софт: КОМПАС-3D 2016

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода к цепному конвейеру

ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\ЛИСТ 1 компоновка.cdw
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\ЛИСТ 1 компоновка.cdw.bak
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\ЛИСТ 2 редуктор.cdw
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\ЛИСТ 3 привод.cdw
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\Пояснительная записка.doc
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\Спецификация привод.spw
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ\Спецификация редуктор.spw
ПРИВОД К ЦЕПНОМУ КОНВЕЙЕРУ
