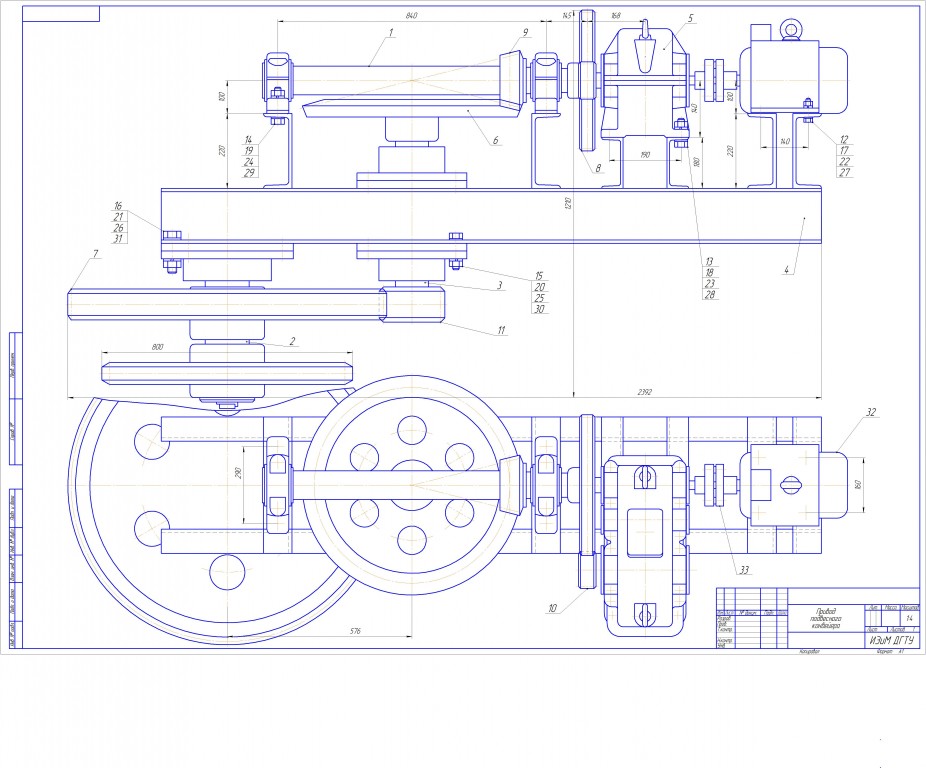

Курсовая работа по дисциплине "Детали машин" на тему "Привод цепного конвейера". Параметры привода: Тяговое усилие-30; скорость цепи-0,15; диаметр звёздочки-0,70; Срок службы – 5 лет
Суточная загрузка -0,26
Годовая загрузка - 0,4
CОДЕРЖАНИЕ
1 Кинематический расчёт привода 2
1.1 Кинематическая схема привода подвесного конвейера 2
1.2 Выбор электродвигателя 3
1.3 Фактическое передаточное число привода 5
1.4 Разбивка передаточных чисел двигателя 5
1.5 Частота вращения зубчатых колёс и валов 5
1.6 Расчётные мощности на валах привода 5
1.7 Вращающие моменты на зубчатых колёсах и валах привода 6
1.8 Сводная таблица результатов кинематического расчёта 7
2 Компоновочный расчёт привода 8
2.1 Материалы для зубчатых колёс и шестерен 8
2.2 Допускаемые напряжения на прочность зубьев 8
2.3 Основные параметры зубчатых колёс 10
2.4 Окружные скорости и степени точности зубчатых передач редуктора 13
2.5 Основные параметры зубчатых колёс открытых передач 13
2.6 Окружные скорости и степени точности открытых передач 16
2.7 Выбор стандартной муфты 16
2.8 Сводная таблица результатов компоновочного расчёта 17
3 Силовой расчёт привода 18
3.1Проверочный расчёт зубьев на прочность 18
3.2Предварительный расчёт валов 21
3.3 Конструктивные размеры шестерен и колёс 23
3.4 Конструктивные размеры элементов корпуса и крышки 25

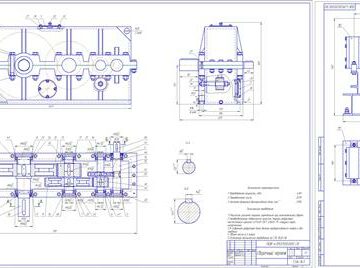

3.5 Эскизная компоновка редуктора 26
3.6 Проверка валов на прочность 28
3.7 Проверка подшипников привода 37
3.8 Проверка прочности шпоночных соединений 40
3.9 Проверка элементов муфты на прочность 44
3.10 Проверка винтов крепления крышек подшипников редуктора 45
3.11 Выбор сорта масла 45
4 Литература 46
