Привод цепного конвейера uобщ=8

Белорусско-Российский университет
Кафедра Основы проектирования машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование цепного конвейера"
Могилев 2021

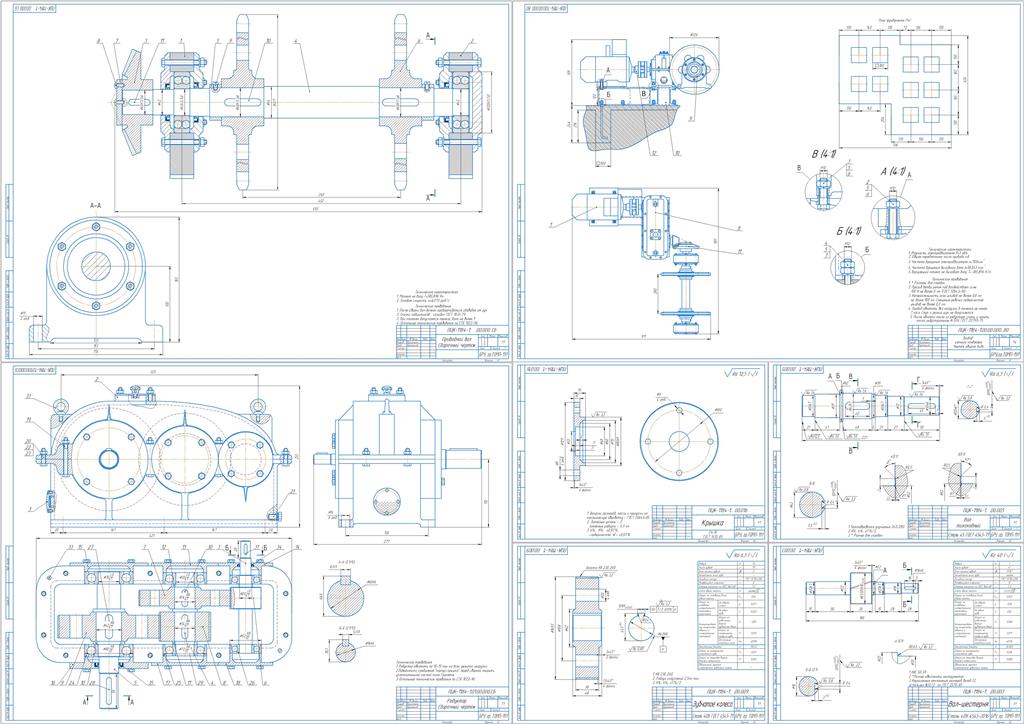

Привод цепного конвейера (схема в пояснительной записке и на обложке)

Окружное усилие на одной приводной звездочке F=1184 Н;
Шаг цепи-125 мм; число зубьев на приводной звездочке z=8;
Частота вращения приводной звёздочки n = 58 мин(-1);
Расстояние между звездочками приводного вала L = 280мм;
Дополнительные указания к проектированию:
‒ срок службы привода – 4 года;
‒ режим работы пятидневный, двухсменный, средний равновероятный;

Содержание
Введение 5
1 Энерго-кинематический расчёт привода 6
1.1 Подбор электродвигателя 7
1.2 Определение частот вращения и вращающих моментов на валах 10
2. Расчет червячной передачи редуктора 14
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес 15
2.2 Проектный расчет червячной передачи 18
2.3 Проверочные расчеты червячной передачи 20
2.3.1Проверочный расчет червячной передачи по контактным напряжениям 20
2.3.2 Проверочный расчет червячной передачи по напряжениям изгиба 21
3. Расчет открытой передачи 24
4. Расчет валов привода 31
4.1 Проектный расчет всех валов привода 31
4.2Проверочный расчет тихоходного вала редуктора на усталостную выносливость 32
4.3 Проверочный расчет тихоходного вала на статическую перегрузку и жесткость 40
5. Подбор подшипников для валов привода 41
5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование 41
5.2 Проверочный расчет подшипников качения ведомого вала редуктора на динамическую и статическую грузоподъемность 43
6. Расчет шпоночных соединений в приводе 46
7. Выбор муфт 47
8. Смазка редуктора и узлов привода 48
9. Техника безопасности и экологичность 49
Заключение 50
Список использованных источников 51
Приложение А 52
Приложение Б 53
Приложение В 54
