Расчет привода цепного транспортера

Могилевский государственный университет продовольствия
Кафедра: Машины и аппараты пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование отрасли»
На тему: "Расчет привода цепного транспортера"
Могилев 2005

Конвейеры перемещают сыпучие и кусковые материалы или штучные однородные грузы непрерывным потоком на небольшие расстояния. Их широко применяют для механизации погрузочно-разгрузочных операций, для транспортировки изделий в технологических поточных линиях и т. д.
В данном курсовом проекте требуется спроектировать привод цепного конвейера. Приводная станция включает двигатель, редуктор, соединительную муфту, цепную передачу и приводной вал с тяговыми звездочками.
Привод цепного конвейера приводится в действие от электродвигателя через упругую муфту к цилиндрическому редуктору, далее движение от редуктора передается через цепную передачу на приводной вал цепного конвейера.
Электродвигатель и редуктор размещены на общей сварной раме. Приводной вал цепного конвейера крепится к специально
подготовленному для этой цели фундаменту.
Параметры:
Электродвигатель:
– мощность, кВт – 5,5
– синхронная частота вращения, об/мин – 1425

Редуктор:
– передаточное отношение – uр=25

Цепная передача:
– число зубьев ведущей звездочки – z1=27
– число зубьев ведомой звездочки – z2=59
– передаточное отношение – uцеп=2,2
Общее передаточное отношение U=54,81

Состав: Привод (ВО), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет привода цепного транспортера

2_list2.cdw

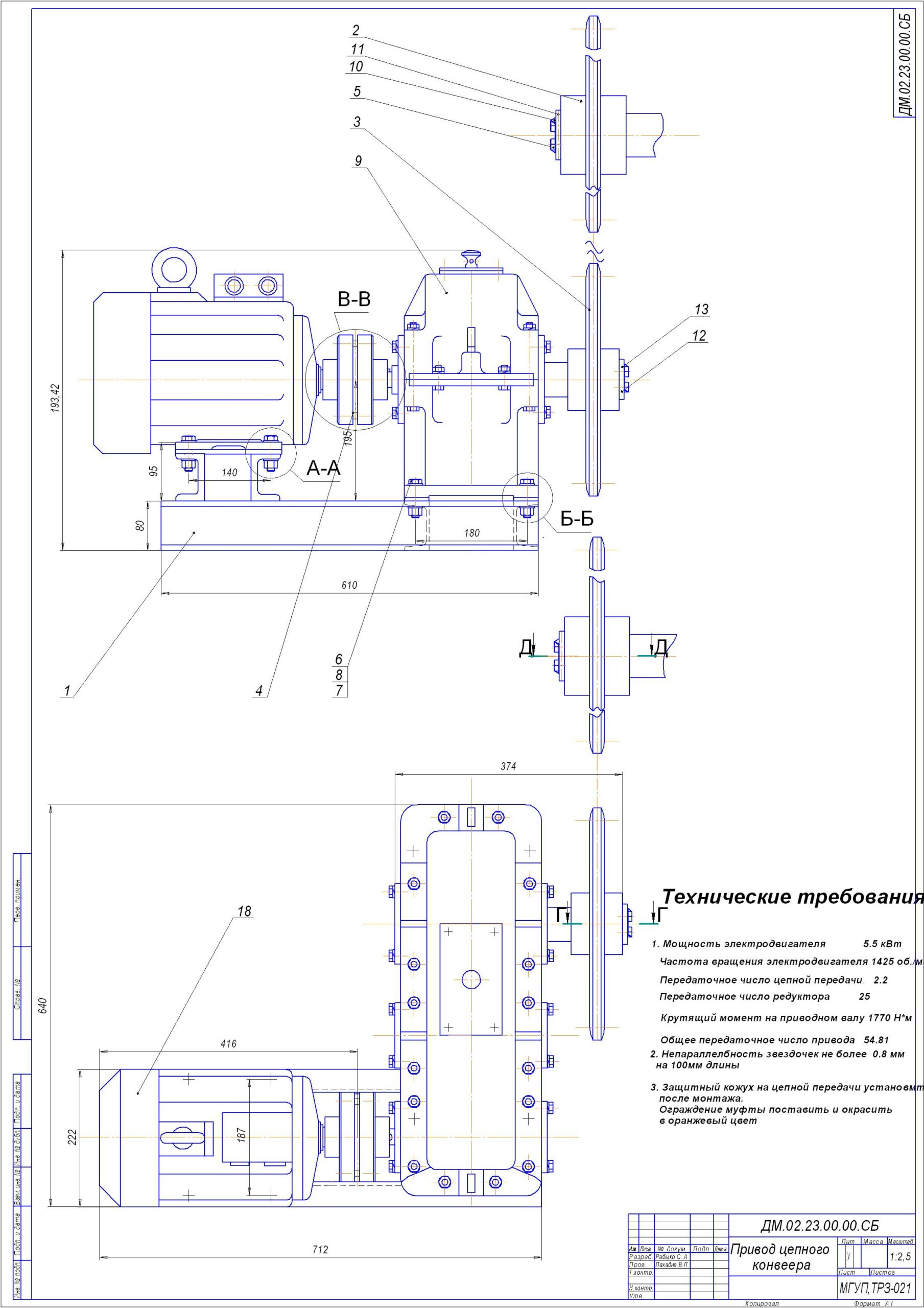

list_1.cdw
POYaSNITEL_NAYa_ZAPISKA.doc
spets.doc
