Разработка привод цепного транспортера

ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ –
УЧЕБНО-НАУЧНО-ПРОИЗВОДСТВЕННЫЙ КОМПЛЕКС»
Кафедра «Мехатроника и МИ»
курсовой проект по дисциплине «Детали машин и основы конструирования»
Тема: Разработать привод цепного транспортера
Орел 2015

Исходные данные

Усилие на тросу F, кН 5,0
Скорость V, м/c 0,19
Число зубьев Z 6
Шаг зубьев P, мм 100
Срок службы t, лет 10

Коэффициенты Кг 0,94
Ксут 0,47
Х1 0,1
Х2 0,2
X3 0,7
Y1 1
Y2 0,8
Y3 0,35
Содержание
Введение 4
1 Кинематическая схема привода 5
2 Выбор двигателя и кинематический расчет 6
3 Выбор материала для цилиндрических передач.
Определение допускаемых напряжений 12
4 Расчет ступеней редуктора 16
5 Расчет открытой ременной передачи 28
6 Определение сил действующих в передачах 31
7 Проектировочный расчет валов 32
8 Проверочный расчет валов 37
9 Проверочный расчет подшипников 61
10 Проверочный расчет шпонок 66
11 Проверочный расчет муфты 68
12 Тепловой расчет и смазка редуктора 68
13 Проверочный расчет стяжных винтов подшипниковых узлов 70
14 Конструирование корпуса редуктора 71
Заключение 73
Список используемой литературы 74
Приложения 75

Состав: редуктор Язык документа

Софт: КОМПАС-3D 13 sp2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Разработка привод цепного транспортера

Blank_zadania.doc
Записка.docx

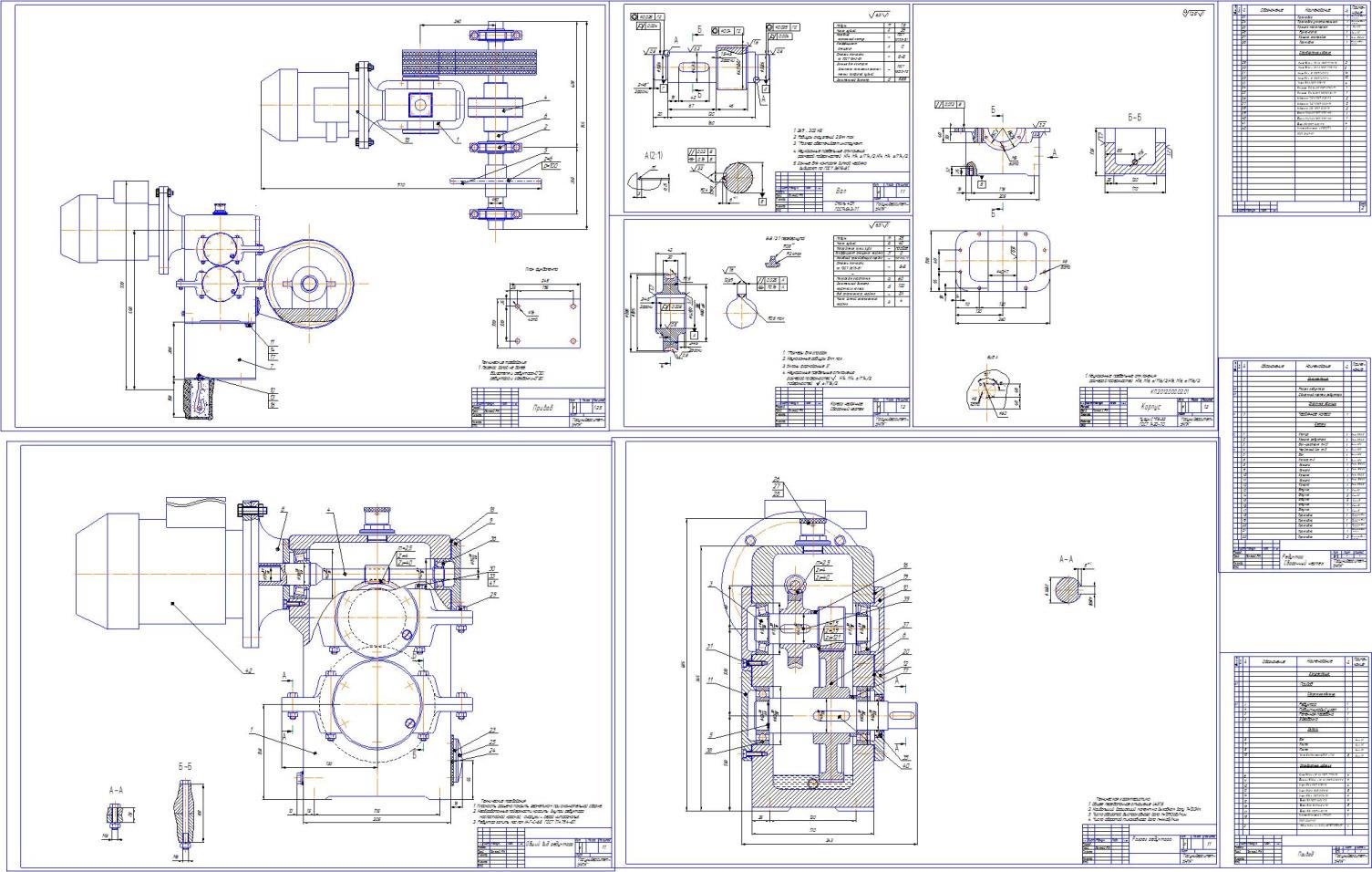

Чертежи.frw
