Привод цепного транспортера u=44.65

МГТУ им. Н.Э. Баумана
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод цепного транспортера"
Москва 2021

Исходные данные: окружная сила 8 кН, скорость цепи 0.3 м/с, шаг цепи транспортера 125 мм, число зубьев звездочки 9, высота расположения оси 600 мм.

В данной работе проектируется привод цепного транспортера с коническо-цилиндрическим редуктором и цепной передачей от редуктора к приводному валу.

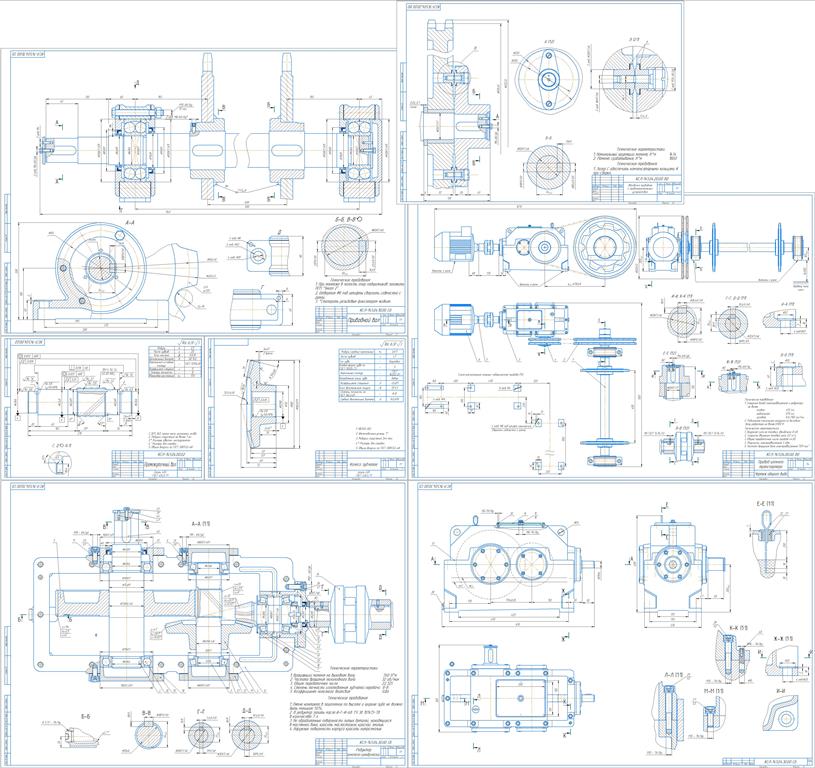

Графическая часть содержит чертежи общего вида, редуктора общего вида, сечения редуктора, звездочки, приводного вала.

Содержание:
1. Кинематические расчёты 4
1.1. Выбор электродвигателя 4
2. Результаты вычислений на ЭВМ 6
3. Эскизное проектирование редуктора. 8
3.1 Предварительный расчёт валов 8
3.2 Геометрические параметры редуктора 9
3.3. Выбор типа и схемы установки подшипников. 10
4. Конструирование зубчатых колёс 11
4.1 Коническое колесо 11
4.2 Цилиндрическое колесо 11
5. Расчёт соединений 12
5.1 Расчёт шпоночного соединения быстроходного вала 12
5.2 Расчёт шпоночного соединения тихоходного вала 12
5.3 Расчёт соединения с натягом цилиндрического колеса 13
5.4 Расчёт соединения с натягом цилиндрического колеса 14
6. Расчёт долговечности опор 15
6.1 Расчёт быстроходного вала 15
6.2 Расчёт промежуточного вала 18
6.3 Расчёт тихоходного вала 21
6.4 Расчёт приводного вала 24
7. Расчёт цепной передачи 26
8. Смазывание редуктора 27
9. Проектирование предохранительного устройство 27
10. Расчёт валов на прочность 27
10.1 Расчет промежуточного вала 27
10.2 Расчет приводного вала 32
Список использованной литературы 35
Приложение 36
