Проектирование привода цепного транспортера u=28.686

Московский государственный технический университет им. Н.Э. Баумана
Кафедра "Основы конструирования машин"
Курсовой проект по дисциплине "Детали машин"
На тему "Привод цепного транспортера"
Москва 2020

Исходные данные: Окружная сила 4.8 кН, Скорость цепи 0,75 м/с, Число зубьев тяговой звездочки 7, Шаг тяговой цепи 125, Номер цепи М28, Высота от пола до оси приводного вала 700мм, Расстояние между тяговыми звездочками 300.

Цель: Спроектировать привод цепного транспортера с двухступенчатым мотор-редуктором, выполненным по соосной схеме с вертикальным расположением валов.

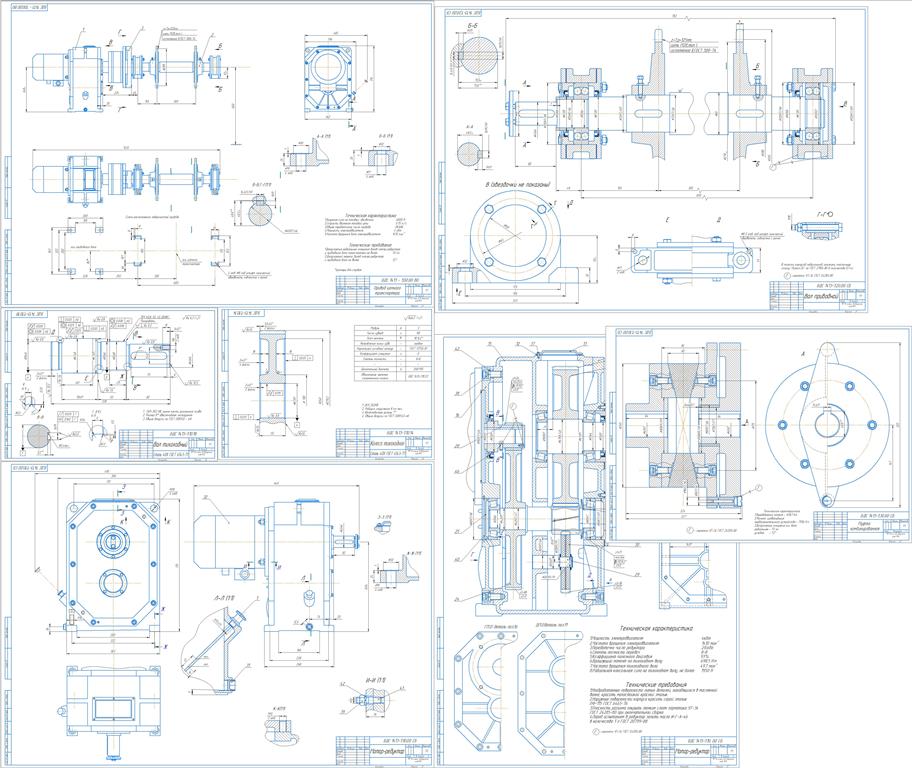

Графическая часть содержит 5 листов формата А1: 1. Общий вид привода, 2. Мотор-редуктор, 3.Чертежи деталей, 4. Муфта с предохранительным устройством, 5. Приводной вал
Пояснительная записка 39 стр.

Содержание
Техническое задание……………………………………………………………...3
1. Кинематический привод……………………………………………………….4
2. Расчет зубчатых передач………………………………………………………5
2.1 Выбор варианта редуктора…………………………………………………...5
2.2 Проектный расчет…………………………………………………………….8
3. Эскизное проектирование……………………………………………………..9
3.1 Проектные расчеты валов……………………………………………………9
3.2 Выбор подшипников качения и их установка……………………………..10
4. Конструирование зубчатых колес……………………………………………10
4.1 Быстроходная ступень……………………………………………………….10
4.2 Тихоходная ступень………………………………………………………….11
5. Расчет соединений…………………………………………………………….11
5.1 Расчет резьбовых соединений крышки корпуса с корпусом……………..11
5.2 Расчет соединений с натягом………………………………………………..12
5.3 Расчет соединений призматическими шпонками………………………….15
6. Подбор подшипников качения на заданный ресурс………………………...16
6.1 Промежуточный вал………………………………………………………….17
6.2 Тихоходный вал………………………………………………………………20
6.3 Приводной вал………………………………………………………………..24
7.Расчет валов на прочность……………………………………………………..26
7.1Промежуточный вал…………………………………………………………..26
7.2 Тихоходный вал ……………………………………………………………...28
7.3 Приводной вал………………………………………………………………..34
8. Выбор смазочных материалов и системы смазывания………………………35
9. Подбор муфты………………………………………………………………….36
10. Расчет звездочки……………………………………………………………...37
11.Порядок сборки привода, выполнение необходимых регулировочных
работ………………………………………………………………………...37
Список литературы……………………………………………………………….39
