"Проектирование привода ленточного транспортёра бетоносмесительного комплекса"

Белорусская сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовой проект по дисциплине "Детали машин"
На тему: Проектирование привода ленточного транспортёра бетоносмесительного комплекса"
Горки 2014

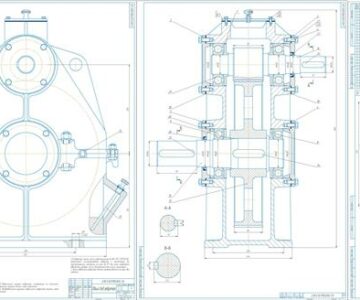

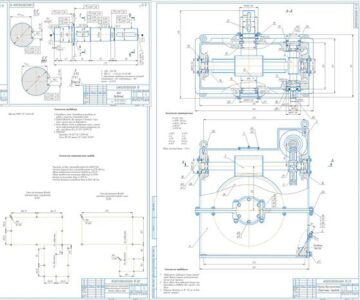

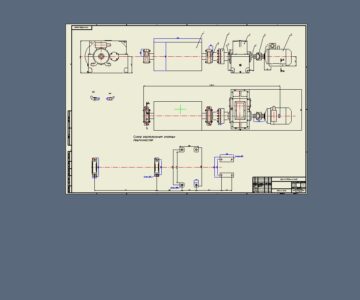

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода ленточного транспортера. который включает в себя электрический двигатель, цилиндрическую прямозубою передачу, двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, рама и 4 чертежа деталировки редуктора(вал ведомый, колесо зубчатое, червячное колесо, крышка подшипника).

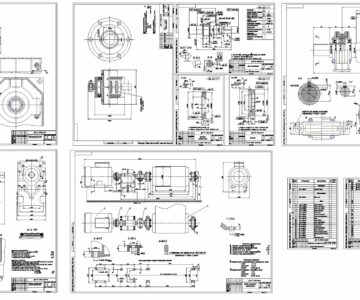

Курсовой проект содержит 3 листа формата А1, 4 листа формата А3, 2 спецификации, 43 страниц пояснительной записки, содержащей 12 рисунков, 4 таблиц и 5 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод-совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (Трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А132S4У3 (мощность 7.5 кВт, частота вращения 1450 об/мин)
Частота вращения на выходном валу редуктора -57.3 об/мин
Общее передаточное число привода -25
Вращающий момент на выходном валу -420 Нм

Состав: Редуктор (СБ), Привод (ВО), Деталировка (вал ведомый, крышка, зубчатое колесо, червячное колесо), Рама, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15SP2

Каталог / Машиностроение и механика / Детали машин / "Проектирование привода ленточного транспортёра бетоносмесительного комплекса"

Просмотр файлов
Вал ведомый.cdw
ВО.cdw
Зубчатое колесо.cdw
крышка.cdw
Пояснительная записка.doc
Рама.cdw
Редуктор.cdw
содержание.doc
Червячное Колесо.cdw
