КОМПАС 3D 18

Проектирование электромеханического привода цепного транспортера

Алтайский государственный технический университет им. И.И.Ползунова
Кафедра Детали машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему "Проектирование электромеханического привода цепного транспортёра"
Барнаул 2016

Задание: Спроектировать электромеханический привод цепного транспортёра по заданным параметрам и кинематической схеме.

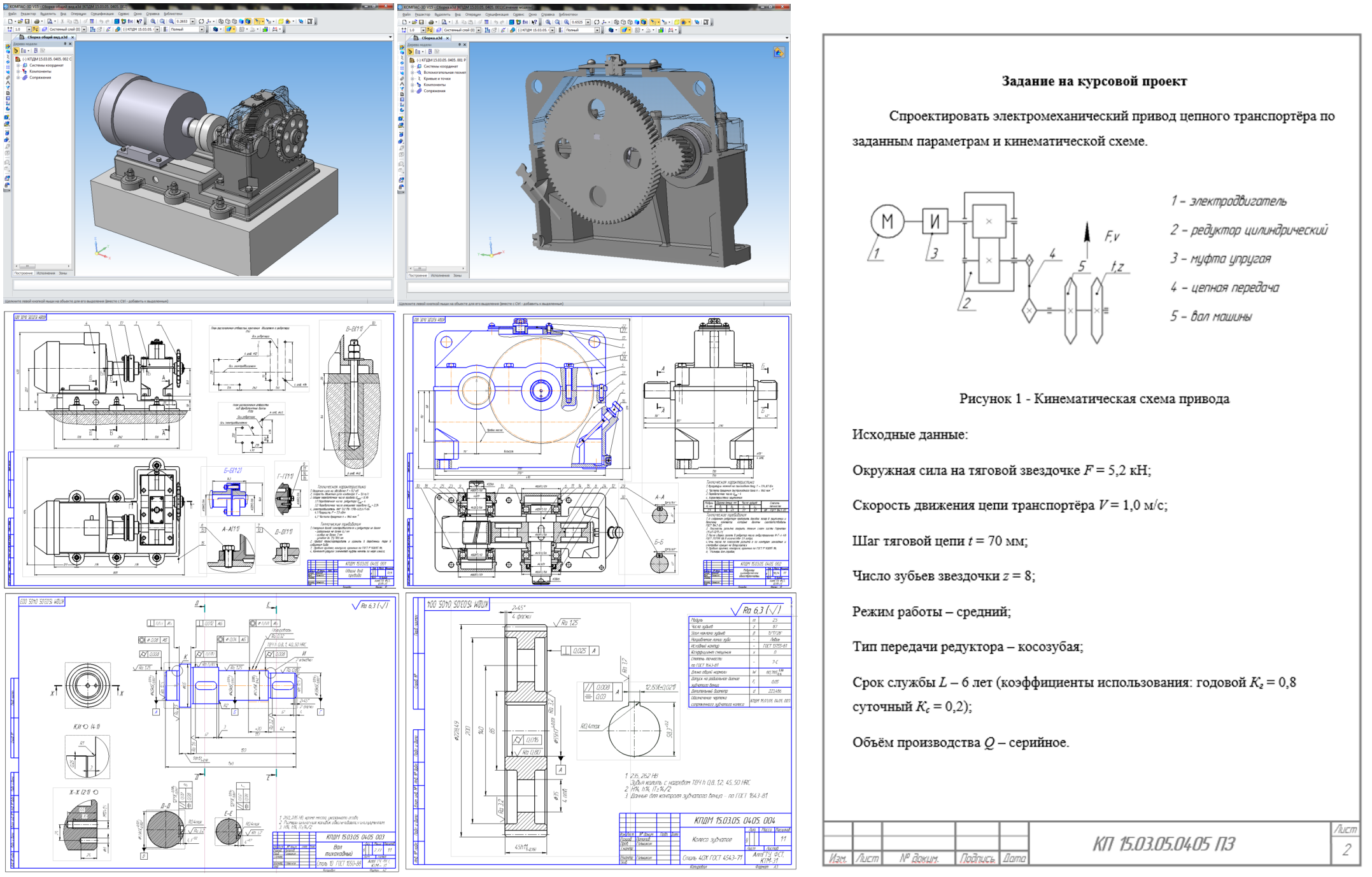

Графическая часть содержит чертеж общего вида привода, чертеж редуктора, деталировку (вал тихоходный, зубчатое колесо)

Исходные данные:
Окружная сила на тяговой звездочке F = 5,2 кН;
Скорость движения цепи транспортёра V = 1,0 м/с;
Шаг тяговой цепи t = 70 мм;
Число зубьев звездочки z = 8;
Режим работы – средний;
Тип передачи редуктора – косозубая;
Срок службы L – 6 лет (коэффициенты использования: годовой Кг = 0,8 суточный Кс = 0,2);
Объём производства Q – серийное.

Техническая характеристика редуктора:
1. Вращающий момент на тихоходном валу - Т = 224,83 Нм.
2. Частота вращения тихоходного вала - n = 240 об/мин
3. Передаточное число редуктора - U = 4
4. Коэффициент полезного действия = 0,884%
5. Частота вращения быстроходного вала = 960 об/мин

Содержание работы:
1 Кинематический расчёт привода 5
1.1 Определение требуемой мощности электродвигателя и частоты вращения вала 5
1.2 Выбор электродвигателя 6
1.3 Определение передаточных чисел передач 7
1.4 Частоты и скорости вращения валов 8
1.5 Мощности и вращающие моменты на валах 9
2. Расчёт зубчатой цилиндрической передачи 11
2.1 Выбор материала и проектировочный расчёт передачи 11
2.2 Определение допускаемых напряжений 12
2.2.1 Определение допускаемых контактных напряжений 12
2.2.2 Определение допускаемых напряжений изгиба 13
2.3 Межосевое расстояние передачи и модуль зубчатых колёс 14
2.3 Определение основных размеров передачи 16
2.5 Проверочный расчёт передачи на прочность 19
2.5.1 Расчёт передачи на прочность по контактным напряжениям 19
2.5.2 Расчет на прочность при изгибе 19
2.5.3 Расчет на прочность при действии максимальных пиковых нагрузок 20
2.6 Силы в зацеплении 21
3 Расчёт открытой цепной передачи 21
3.1 Проектировочный расчёт цепной передачи 21
3.2 Определение основных размеров передачи 23
3.3 Проверочный расчёт цепной передачи 25
4 Эскизная компоновка редуктора 26
4.1 Конструирование валов 26
4.1.1 Быстроходный вал 26
4.1.2 Тихоходный вал 27
4.2 Конструирование зубчатого колеса 28
4.3 Конструирование звёздочки цепной передачи 29
4.4 Конструирование подшипниковых узлов 30
4.5 Конструирование корпусных деталей 32
5 Расчёт на долговечность подшипников тихоходного вала 34
5.1 Определение реакций в опорах 34
5.2 Расчёт подшипника на долговечность 37
6 Расчёт тихоходного вала на прочность 39
6.1 Исходные данные для расчёта 39
6.2 Определение внутренних силовых факторов 40
6.3 Вычисление геометрических характеристик опасных сечений вала 42
6.4 Расчёт вала на статическую прочность 43
6.5 Расчёт вала на сопротивление усталости 45
7 Проверочный расчёт шпоночных соединений 48
8 Выбор и расчёт муфты привода 49
9 Конструирование основания 50
10 Подбор посадок сопряжений 51
11 Вопросы смазки и техники безопасности 52
Список литературы 53

Состав: Общий вид привода (СБ), Редуктор (СБ), Деталировка (Вал тихоходный, колесо зубчатое), ПЗ, Спецификации, 3D модели, видео работы привода Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование электромеханического привода цепного транспортера

Модели/
Модели/~$крышка.m3~
Модели/АИР132М2(N=11 кВт).m3d
Модели/быстроходный вал.m3d
Модели/звездочка.m3d
Модели/колесо.m3d
Модели/кольцо распорное для б.х вала.m3d
Модели/кольцо распорное для тих.х вала.m3d
Модели/кольцо.m3d
Модели/корпус.m3d
Модели/крышка/
Модели/крышка глухая для б.х. вала.m3d
Модели/крышка глухая для тих.х вала.m3d
Модели/крышка закладная с отв. для тих.х вала.m3d
Модели/крышка с отв. для б.х вала.m3d
Модели/крышка.m3d
Модели/крышка/~$пробка.m3~
Модели/крышка/~$ышка люка.m3~
Модели/крышка/крышка люка.m3d
Модели/крышка/поркладка под пробку.m3d
Модели/крышка/пробка.m3d
Модели/крышка/прокладка.m3d
Модели/маслозащитная шайба.m3d
Модели/Модель.m3d
Модели/муфта.m3d
Модели/основание.m3d
Модели/плита установочная.m3d
Модели/пробка сливная.m3d
Модели/Прокладка на щуп.m3d
Модели/тихоходный вал.m3d
Модели/шайба.m3d
Модели/щуп.m3d
Пояснительная записка.docx
Редуктор/
Редуктор/1.png
Редуктор/2.png
Редуктор/3.png
Редуктор/4.png
Редуктор/Редуктор.avi
Сборки/
Сборки/крышка.a3d
Сборки/Маслоуказатель.a3d
Сборки/Сборка общий вид.a3d
Сборки/Сборка.a3d
Спецификации/
Спецификации/Общий вид привода _ КПДМ 15.03.05. 0405. 002.spw
Спецификации/Редуктор цилиндрический одноступенчатый _ КПДМ 15.03.05. 0405. 001.spw
Чертежи/
Чертежи/вал тихоходный.cdw
Чертежи/колесо.cdw
Чертежи/общий вид привода.cdw
Чертежи/редуктор.cdw
