Проектирование привода цепного транспортера u=40

Московский государственный технический университет им. Н.Э.Баумана
Кафедра РК-3 "Основы проектирования машин"
Курсовой проект по дисциплине "Детали машин"
На тему:"Привод цепного транспортера"
Москва, 2015

Цепной транспортер – машина непрерывного транспорта для горизонтального перемещения штучных грузов, устанавливаемая в отапливаемом помещении с повышенным содержанием непроводящей пыли.

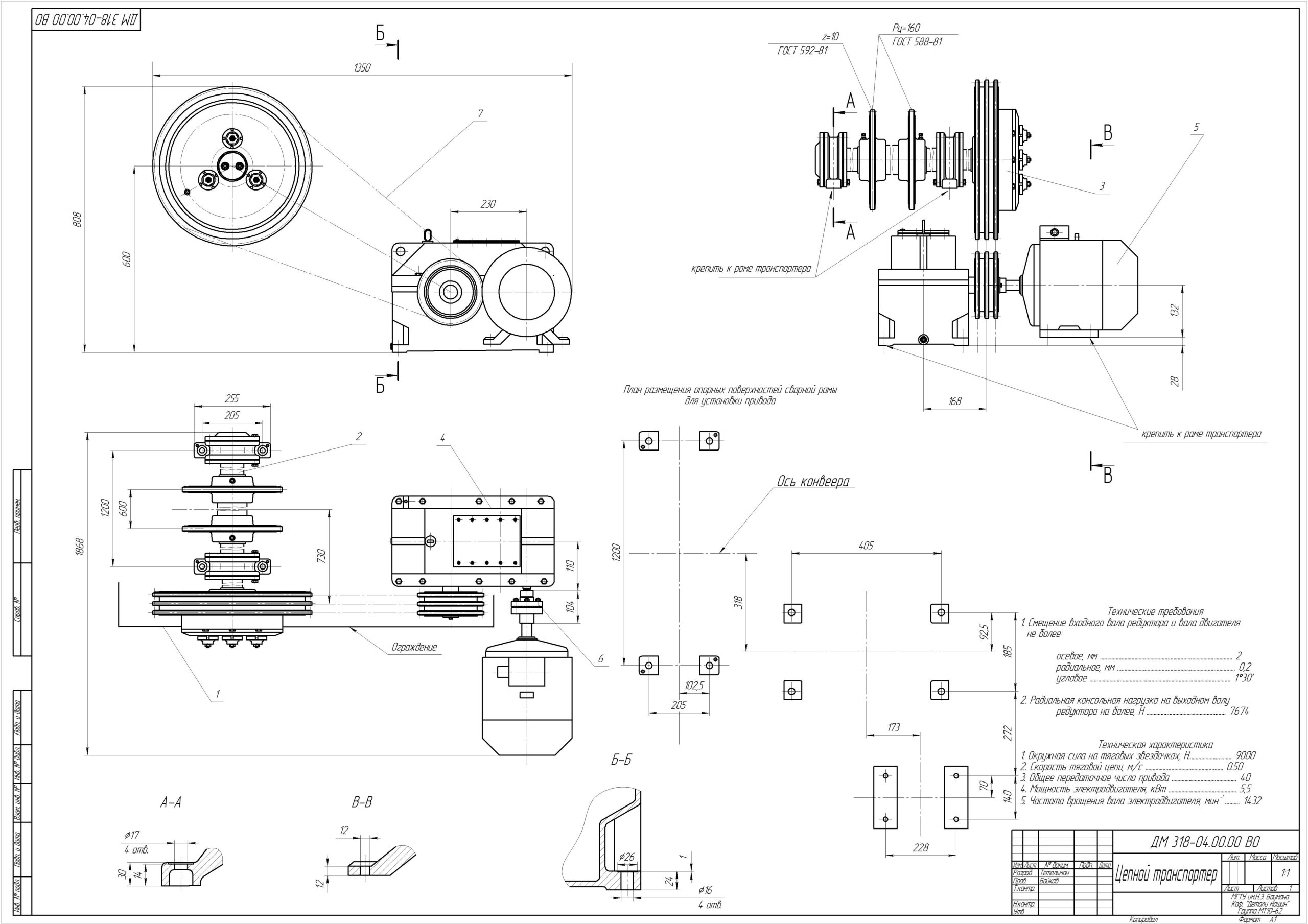

Движение цепи осуществляется посредством двух тяговых звездочек, установленных на приводном валу. Передача момента на него с асинхронного электродвигателя (исполнение IM 1081) осуществляется посредством двухступенчатого редуктора и цепной передачи. На приводном валу предусмотрено предохранительное устройство - фрикционная предохранительная муфта. Приводная станция смонтирована на сварной раме транспортера.

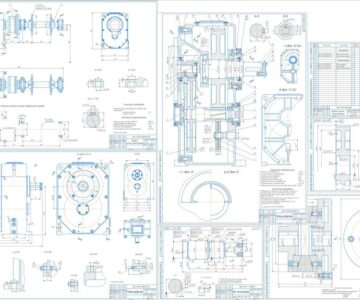

В данной работе выполнено проектирование привода цепного транспортера, состоящего из двухступенчатого цилиндрического редуктора с раздвоенной тихоходной ступенью, упругой муфты, приводной цепной передачи, в которой предусмотрено устройство для предохранения от перегрузок и приводной вал с двумя звездочками для тяговой цепи по ГОСТ 588-74. Проведены основные расчеты, выбрана оптимальная конструкция. Вычисления и выбор параметров описаны в данной пояснительной записке. Графическая часть проекта представлена на 5 листах формата А1.

Электропитание осуществляется от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380В. Расчетный ресурс 12000ч при надежности подшипников качения 90%, зубчатых передач 98%. Изготовление серийное - 200 штук в год.

Электродвигатель АИР112M4 (мощность 5,5 кВт, частота вращения 1500 об/мин)
Редуктор цилиндрический двухступенчатый (u=20)
Частота вращения на выходном валу редуктора - 73.8 об/мин
Общее передаточное число привода - 40
Вращающий момент на выходном валу - 619 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1432
2. Общее передаточное число редуктора 20
3. Передаточное число быстроходной ступени 3,6
4. Передаточное число тихоходной ступени 5,3
5. Вращающий момент на тихоходном валу, Нм 619
