Конкурс асов 3D-моделирования

Привод цепного транспортера

СГАУ имени Вавилова
Кафедра “Детали машин и ПТМ”
Предмет “подъемно-транспортные машины”
Тема курсового “Привод цепного транспортера”
Саратов 2015 год

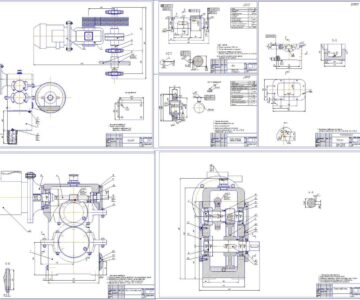

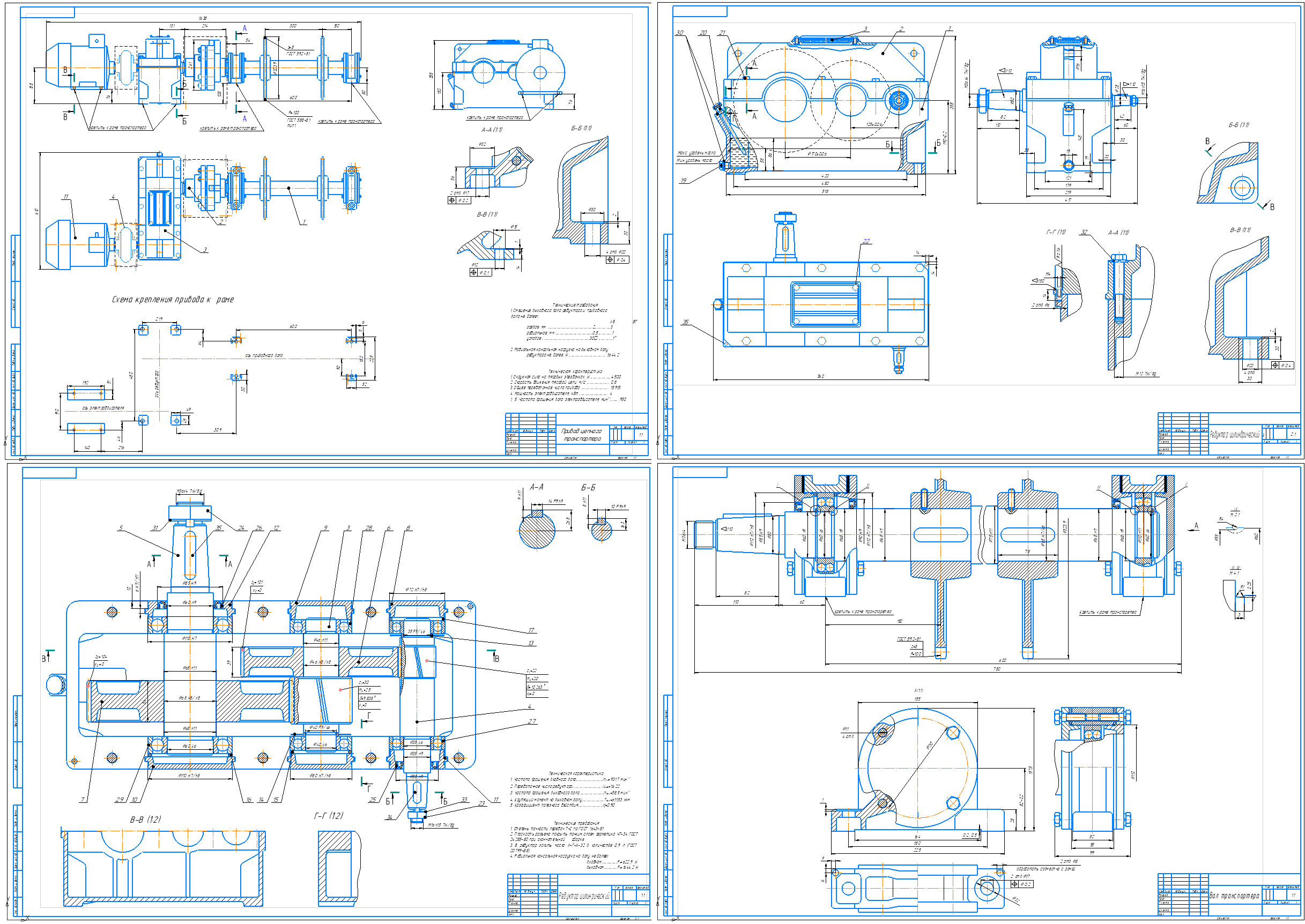

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к цепному транспортеру, который включает в себя электрический двигатель, ременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора,чертеж муфты,чертеж приводного вала, 2 чертежа деталировки - вала и шестерни.
Курсовой проект содержит 5 листов формата А1, 3 листов формата А3, 2 спецификации, 35 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Оглавление
1 Кинематический расчет привода
2 Предварительный расчет валов
3 Расчет подшипников
4 Проверочный расчет валов на прочность
5 Подбор посадок с натягом для колес редуктора
6 Выбор смазки редуктора
7 Проверка прочности шпоночного соединения
8 Подбор муфты
9 Расчет приводного вала цепного транспортера

Техническая характеристика привода:
Электродвигатель асинхронный АИР 112МВ6 (мощность 4 кВт, частота вращения 960 об/мин)
Редуктор цилиндрический двухступенчатый.(u=16.2)

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 960
2. Общее передаточное число редуктора 16.2
3. Вращающий момент на тихоходном валу, Нм 611.5

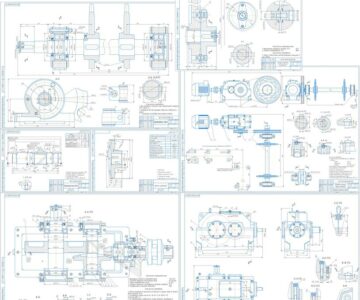

Состав: Деталировка (вал, шестерня), общий вид, спецификация, редуктор сборочный чертеж, муфта, приводной вал. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод цепного транспортера

Эпюра промежуточный.frw
Вал.cdw
Лист 1_.cdw
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Лист 5_.cdw
Листэпюрный.cdw
Шестерня.cdw
Фрагмент.frw
Эпюра быстрый ход.frw
СБ_спец..spw
Спец
ПЗ.doc
