Привод к цепному конвееру

Витебский государственный технологический университет
Кафедра физики и технической механики
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода цепного конвейера"
Витебск 2013

Исходные данные:
Мощность на приводном валу – РВ = 3,2 кВт.
Частота вращения приводного вала – nВ = 100 мин-1.
Шаг тяговой цепи – Рц = 80 мм.
Число зубьев тяговых звездочек – z = 11.
Срок службы привода – L = 9 тыс. час.
Рассчитываемый вал – быстроходный.
Содержание
1. Кинематический расчет привода
2. Расчет закрытой косозубой цилиндрической передачи
3.Расчет клиноременной передачи
4.Проектный расчет валов
5.Подбор подшипников качения редуктора
6.Выполнение эскизной компановки редуктора
7.Расчет вала редуктора
8.Подбор и расчет шпоночных соединений
9.Проверочный расчет подшипников качения
10.Разработка конструкций зубчатых колес,крышек и корпусных деталей редуктора
11.Выбор сорта масла и системы смазки редуктора
12.Описание сборки и регулировки редуктора
13.Муфта
14.Разработка конструкций приводного вала
15.Разработка конструкций рамы для узлов привода
Литература

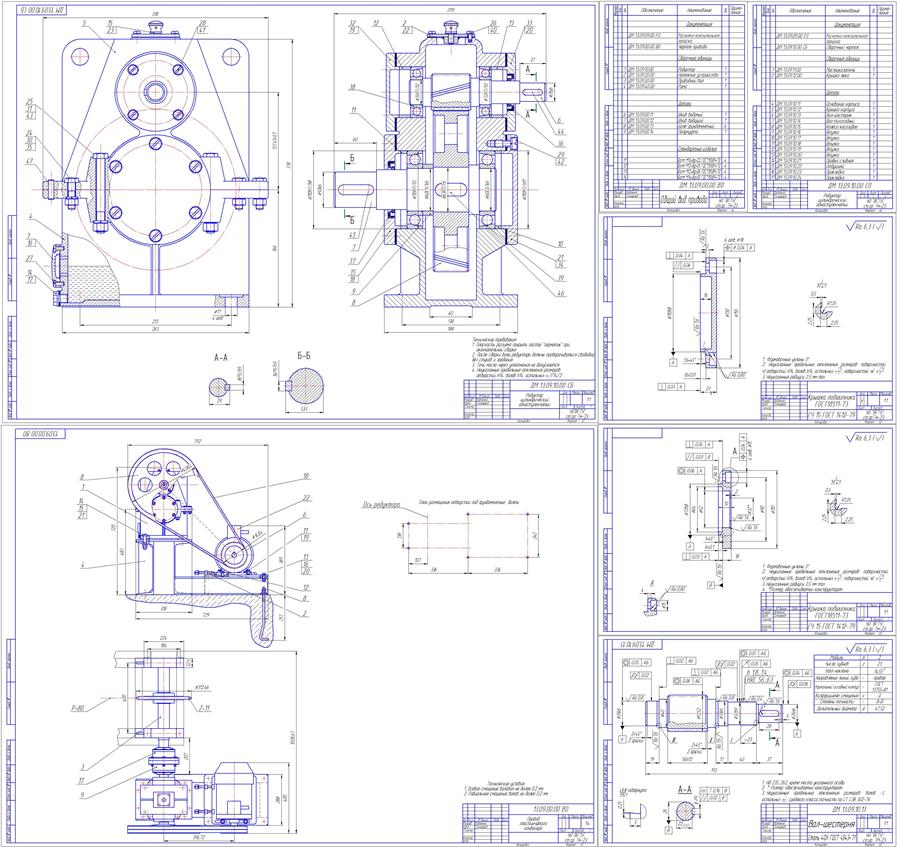

Состав: Редуктор вид 1(СБ),Редуктор вид 2(СБ),Привод цепного конвейера(ВО),Деталировка (вал-шестерня, крышка сквозная, крышка тихоходная),Спецификация Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:

проверено!!!\1List.cdw
проверено!!!\ob_vid111.cdw
проверено!!!\ob_vid12.cdw
проверено!!!\вал-шестерня12.cdw
проверено!!!\ЗАПИСКА.docx
проверено!!!\Крышка сквозная12.cdw
проверено!!!\Крышка тих112.cdw
проверено!!!\Спецификация об_вида.spw
проверено!!!\Спецификация редуктора.spw
проверено!!!
