КОМПАС 3D 18

Привод цепного конвейера

Белорусско-Российский университет
Кафедра Основы проектирования машин
Курсовой проект по дисциплине" Детали машин"
На тему: "Привод цепного конвейера"
Могилев 2018

Срок службы привода 5 лет
Окружное усилие на звездочке 5.6 кН
Окружная скорость 1.3 м/с
Шаг цепи 103.1 мм
Число зубьев звездочки 10
Содержание
Введение
Энерго-кинематический расчет привода
проектный расчет передач редуктора
проверочный расчет передач редуктора
тепловой расчет редуктора
расчет открытых передач
проектный расчет валов привода
обоснование и расчет основных размеров корпуса редуктора
проверочный расчет вала редуктора
выбор и расчет подшипников привода
выбор и расчет соединения "вал-ступица"
выбор соединительных муфт
обоснование и выбор смазочных материалов
заключение
приложения "эскизная компоновка, спецификации"

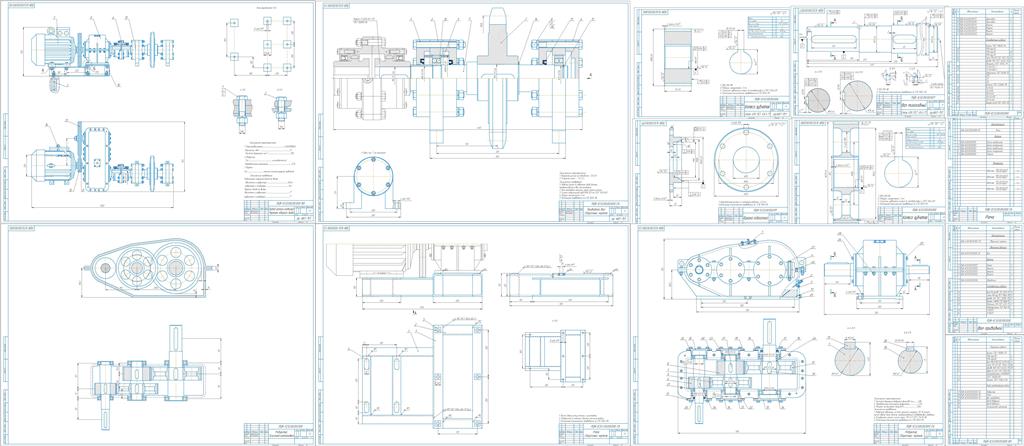

Состав: Привод лебедки, редуктор, рама, вал приводной, рабочие чертежи. Спецификации Язык документа

Софт: КОМПАС-3D 16.0

Просмотр файлов
sborka(3).cdw
spets1(2).cdw
spets2(2).cdw
val(2).cdw
shesternya.cdw
kryshka(2).cdw
koleso(2).cdw
Komponovka(1).cdw
obschiy_spets(1).cdw
obschiy_vid(2).cdw
priv_val(2).cdw
priv_val_spets(2).cdw
rama(1).cdw
ramaspets(1).cdw
Tereschenkov(1).docx
