привод цепного конвейера

Сумской государственный университет
Кафедра информационные технологии проектирования
Курсовой проект по дисциплине "Детали машин"
На тему "привод цепного конвейера"

Курсовая работа является комплексной: она включает в себя две части – текстовую и графическую.
Текстовая часть курсовой работы включает основные расчеты привода, состоящего из червячного редуктора, цепной передачи и кулачково-дисковой муфты.
Графическая часть состоит из трех чертежей формата А1, на которых изображено:

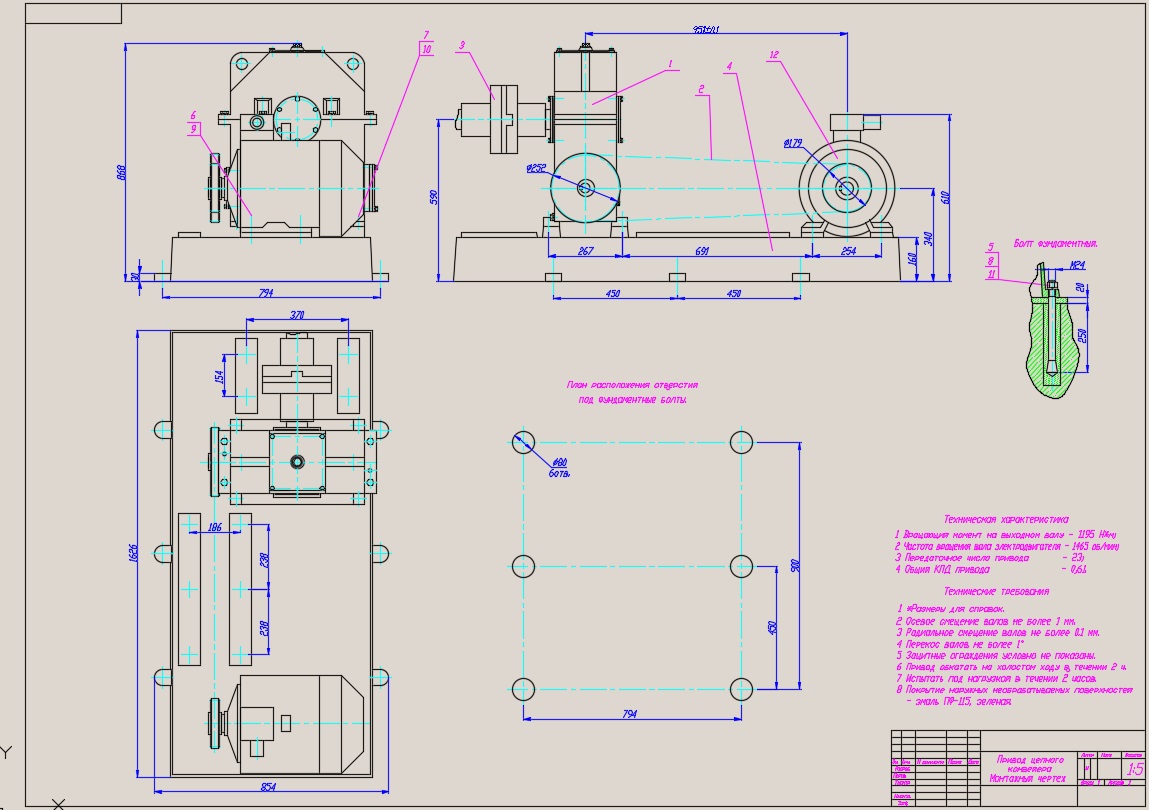

1) общий вид привода;
2) сборочный чертеж редуктора;
3) рабочие чертежи 4-х деталей.
1. Данные для расчета:
Срок службы – 6 лет; Ксут=0,5, Кгод=0,5.
Окружная сила на барабане Ft = 8,0 кН.
Скорость движения ленты V = 1,0 м/с.
Диаметр барабана D = 0.30 м.
Материалы и термообработка:
червяк – сталь 40Х, закалка;
2. Техническая характеристика привода:
Электродвигатель 4А132М4У3;
Редуктор цилиндрический двухступенчатый (u= 2,15);
Общее передаточное число привода - 43;
Вращающий момент на выходном валу - 1358 Нм
Вращающий момент на тихоходном валу 1400 Нм

Состав: Привод цепного конвейера (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, стакан, корпус, вал-червяк, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: AutoCAD 2007

Просмотр файлов
курсовая/
курсовая/Деталировка2015.dwg
курсовая/Монтажный чертеж2015.dwg
курсовая/Пояснительная записка 2015.doc
курсовая/Сборочный чертеж2015.dwg
курсовая/спецификация к монтажному чертежу.dwg
курсовая/спецификация к сборочному чертежу(СБ).dwg
