Бета-тестирование КОМПАС-3D v19

Проектирование привода цепного конвейера (U=62,8)

Тамбовский государственный технический университет
Кафедра "Техническая механика и детали машин"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода цепного конвейера"
Тамбов 2014

При проектировании привода производят кинематические расчёты, определяют силы, действующие на детали и звенья сборочных единиц, выполняют расчёты изделия на прочность, решают вопросы, связанные с выбором материала и наиболее технологических форм деталей, освещаются вопросы сборки и разборки отдельных сборочных единиц и привода в целом.
Техническая характеристика привода:
Асинхронный трехфазный двигатель - 4А132М2У3
Мощность двигателя - 11 кВт
Частота вращения - 3000 об/мин
передаточное число привода - 62,8
Технические характеристики редуктора
Общее передаточное число -12
Крутящий момент на выходном валу - 384 Нм

Состав: Привод (ВО), Редуктор двухступенчатый цилиндрический (СБ), Деталировка (вал, колесо, корпус), Спецификация, ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода цепного конвейера (U=62,8)

Крусовой проект по ДМ\Графические документы\acaddoc.fas
Крусовой проект по ДМ\Графические документы\Детальки.dwg

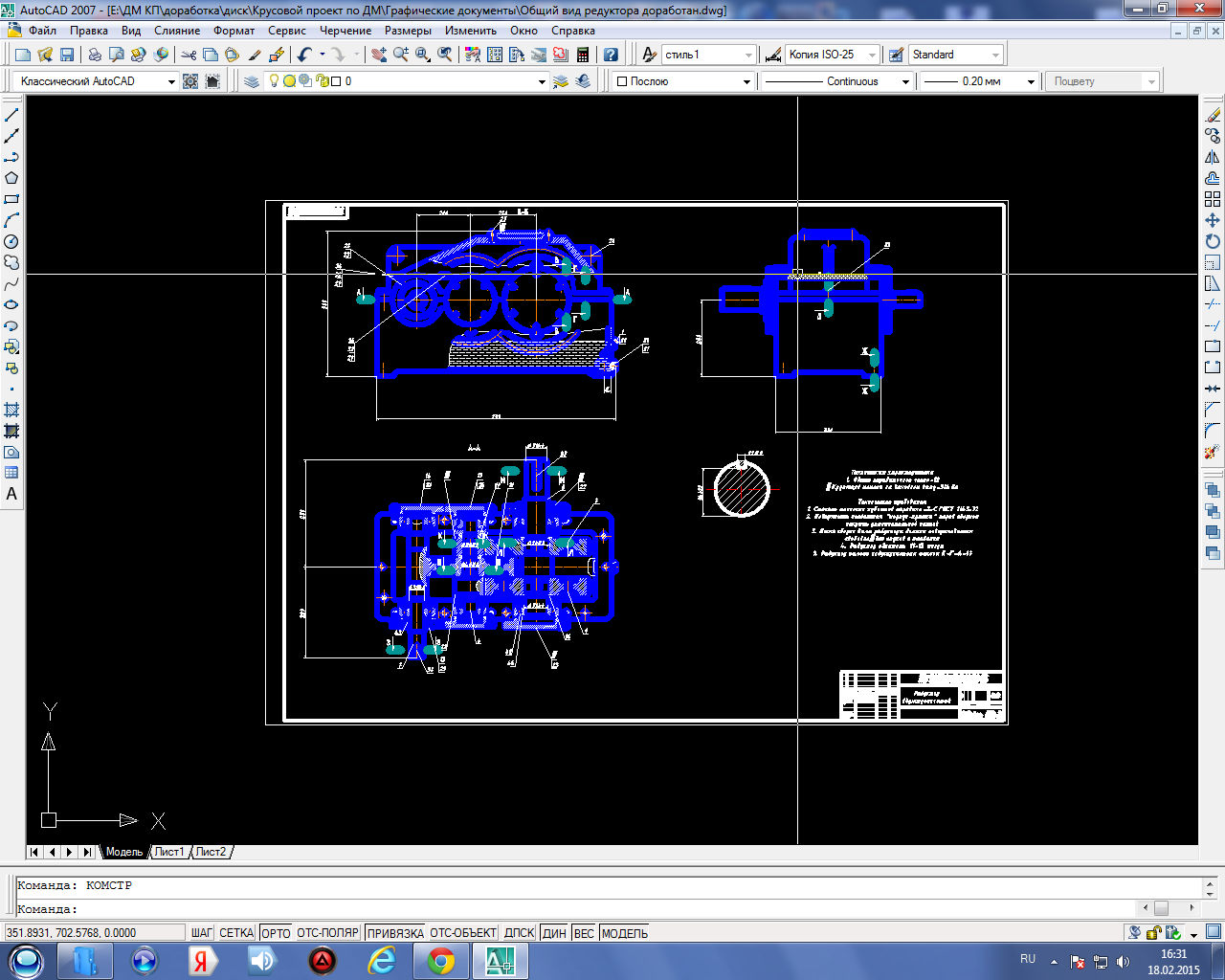

Крусовой проект по ДМ\Графические документы\Общий вид редуктора доработан.dwg
Крусовой проект по ДМ\Графические документы\Привод конвейера .dwg
Крусовой проект по ДМ\Графические документы\Рама
Крусовой проект по ДМ\Графические документы\Спецификации.dwg
Крусовой проект по ДМ\Графические документы.rar
Крусовой проект по ДМ\Текстовый документ\СОДЕРЖАНИЕ.docx
Крусовой проект по ДМ\Графические документы
Крусовой проект по ДМ\Текстовый документ
Крусовой проект по ДМ
