КОМПАС 3D 18

Проектирование привода цепного конвейера

Мордовский государственный университет им. Н.П. Огарева
Кафедра "Оборудование и технологии машиностроительного производства"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода цепного конвейера"
Рузаевка 2015

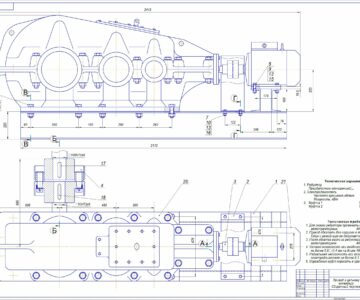

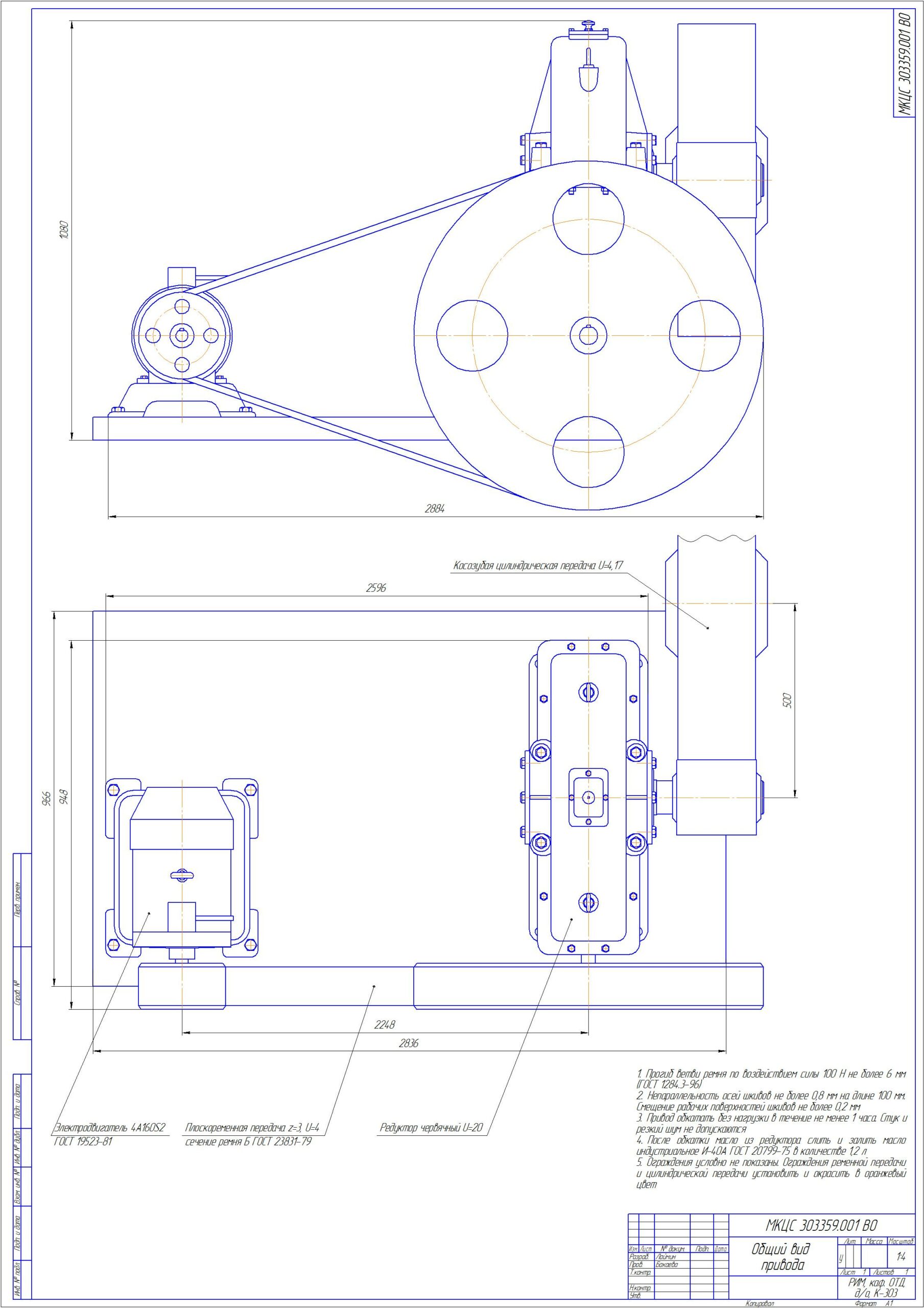

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и одноступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал ведомый, червячное колесо, крышка корпуса).
Курсовой проект содержит 2 листа формата А3, 2 листа формата А1, 1 лист формата А2, спецификацию, 59 страниц пояснительной записки, содержащей 2 рисунка и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А160S2 (мощность 15 кВт, частота вращения 2900 об/мин)
Редуктор цилиндрический двухступенчатый (u=21,3)
Частота вращения на выходном валу редуктора - 8.99 об/мин
Общее передаточное число привода - 36,7
Вращающий момент на выходном валу - 579 Нм

Состав: Состав: Привод цепного конвейера (ВО), редуктор цилиндрический одноступенчатый (СБ), деталировка (вал ведоммый, червячное колесо, крышка корпуса),спецификация на редуктор, ПЗ Язык документа
