Привод цепного конвеера

МГТУ им. Н.Э. Баумана
Курсовой проект по дисциплине "Детали машин и механизмов"
На тему : "Привод цепного конвеера"
Москва 2016

Исходные данные:
Скорость движения тяговой цепи 0.8 м/с;
Окружная сила на тяговых звездочках 6 кН;
Общее передаточное число привода 9,35;
Мощность электродвигателя 5,5 кВт;
Частота вращения вала электродвигателя 960 мин-1
В данной работе рассматривается проектирование привода цепного конвейера.
Графическая часть содержит:

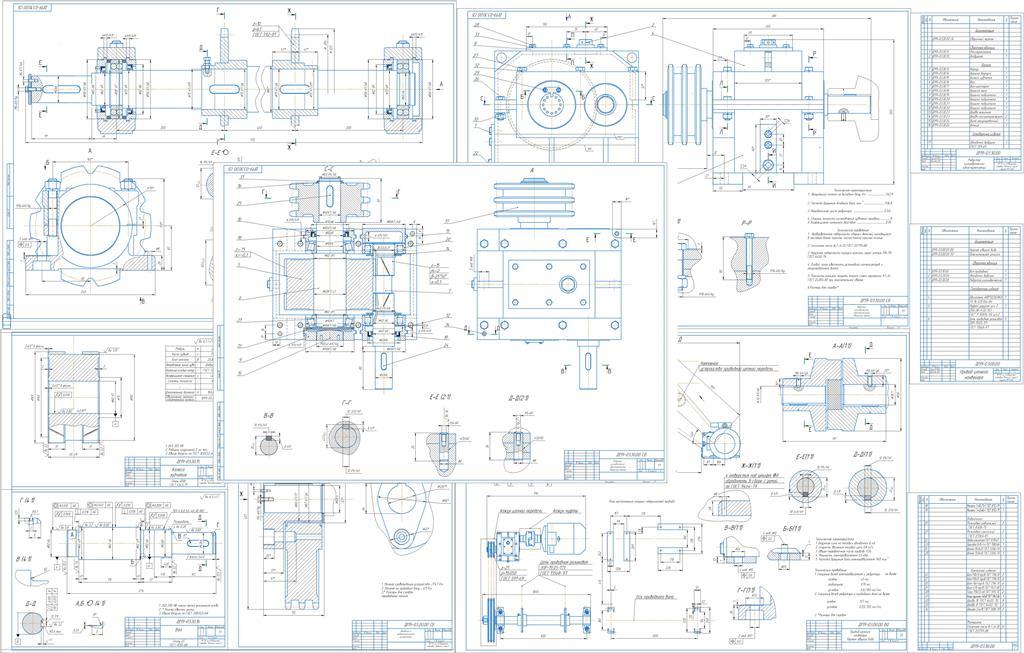

1.Общий вид привода цепного конвейера
2.Одноступенчатый редуктор СБ на 2х листах
3.Приводной вал СБ
4.Детали привода
РПЗ включает:
Оглавление

Техническое задание 2
Введение………………………………………………………………………………………………...4
1. Кинематический расчет привода 5
1.1. Подбор электродвигателя 4
1.2. Определение частоты вращения и вращающего момента на тихоходном валу
редуктора 6
1.3. Расчет параметров передачи на ЭВМ 7
2. Проектирование редуктора 7
2.1. Эскизное проектирование 7
2.2. Техническое проектирование 11
2.3. Проектирование зубчатой передачи………………………………………………………...…16
2.4 Расчет подшипников 17
2.5 Расчет тихоходного вала и быстроходного вала-шестерни на статическую прочность и сопротивление усталости 19
2.6. Расчет шпоночных соединений 35
3. Проектирование приводного вала 38
3.1. Расчет долговечности подшипников 40
3.2. Расчет вала на статическую прочность и сопротивление усталости 41
3.3 Сварные соединения…………………………………………………………………………….45
4. Проектирование муфты 48
4.1. Выбор муфты 48
5. Выбор смазочных материалов 48
5.1. Смазывание передач 48
5.2. Смазывание подшипников 49
6. Проектирование звездочки цепной передачи 50
Заключение
Список использованной литературы 52

Состав: Привод цепного конвейера(ВО),Одноступенчатый цилиндрический редуктор (СБ) Вал приводной (СБ) Деталировка (зубчатое колесо, вал, звёздочка с прдохранительным устройством), РПЗ Язык документа

Софт: КОМПАС-3D 16
