Проектирование привода цепного конвейера

Могилевский государственный университет продовольствия
Кафедра "Прикладной механики"
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование привода цепного конвейера"
Могилев 2014

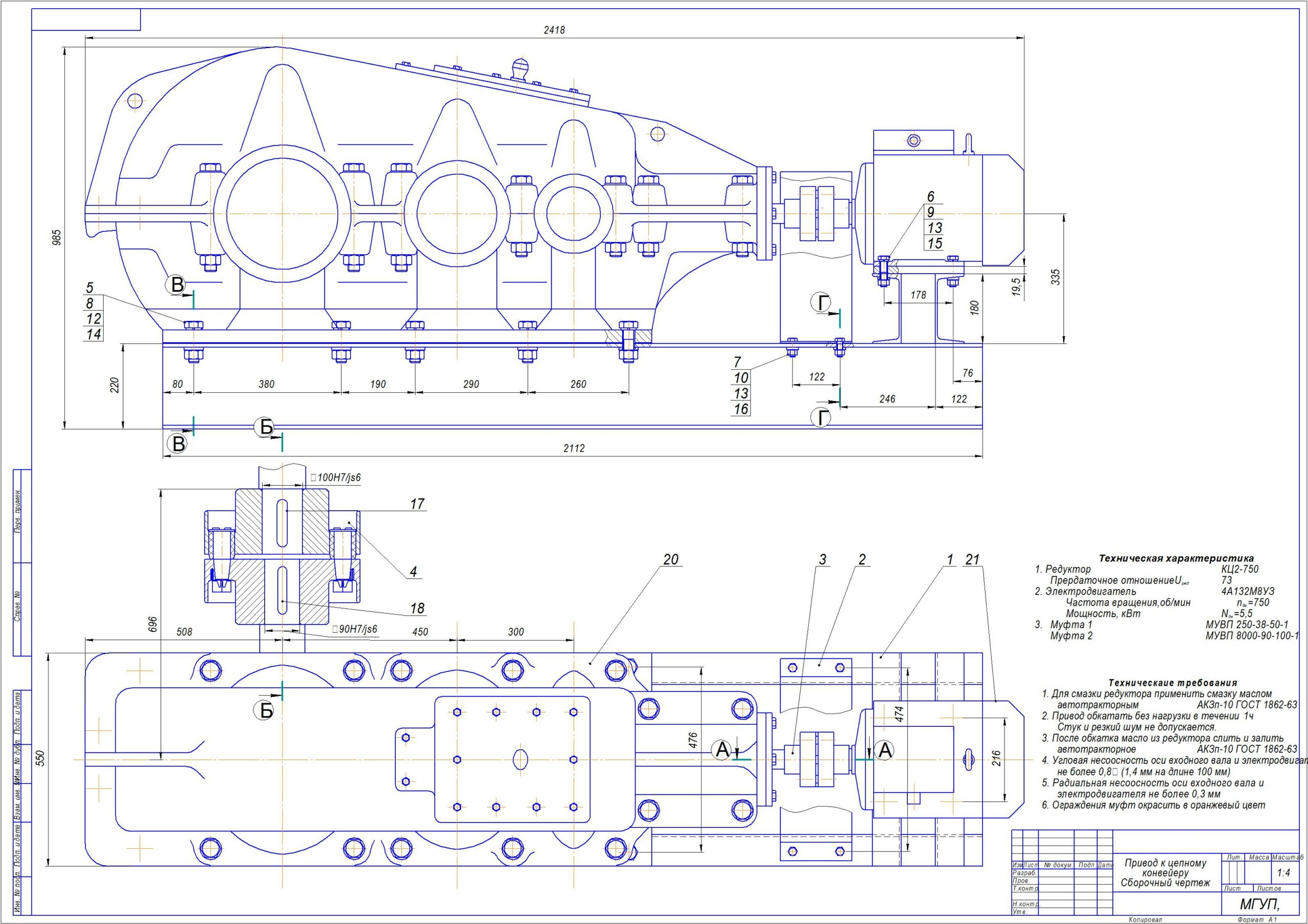

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода цепного конвейера, который включает в себя электрический двигатель, муфту и двухступенчатый коническо-цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора.
Курсовой проект содержит 2 листа формата А1, 1 спецификации, 23 страница пояснительной записки, содержащей 3 рисунка, 1 таблицу и 5 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А132М8УЗ (мощность 5,5 кВт, частота вращения 750 об/мин)
Редуктор коническо- цилиндрический двухступенчатый КЦ2-750
Частота вращения на выходном валу редуктора - 1000 об/мин
Общее передаточное число привода - 31,95
Вращающий момент на выходном валу - 6980 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1000
2. Общее передаточное число редуктора 73
3. Передаточное число быстроходной ступени 3,44
4. Передаточное числи промежуточной ступени 3,5
4. Передаточное число тихоходной ступени 6,07
5. Вращающий момент на тихоходном валу, Нм 4941,2

Состав: Привод (СБ); Деталировка (муфта, шкив, болты); Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12
