Проектирование привода цепного конвейера

Калужский филиал МГТУ им. Н.Э. Баумана
Кафедра детали машин
Курсовой проект по дисциплине Детали Машин
На тему: "Проектирование привода цепного конвейера"
Калуга 2016

Цель работы - спроектировать привод цепного конвейера, состоящий из электродвигателя, редуктора, приводного вала, муфты предохранительной, ременной передачи. Основные конструктивные характеристики привода:
H=1067мм; B=1490мм; L=1983 мм;
Основные технические характеристики привода:
 Окружная сила на звездочках 7,47 кН;
 Скорость движения цепи 0,47 м/с;
 Общее передаточное число привода 32,71;
 Электродвигатель мощностью 4 кВт, питание 380В 50Гц;
 Диаметр звездочек 436 мм.

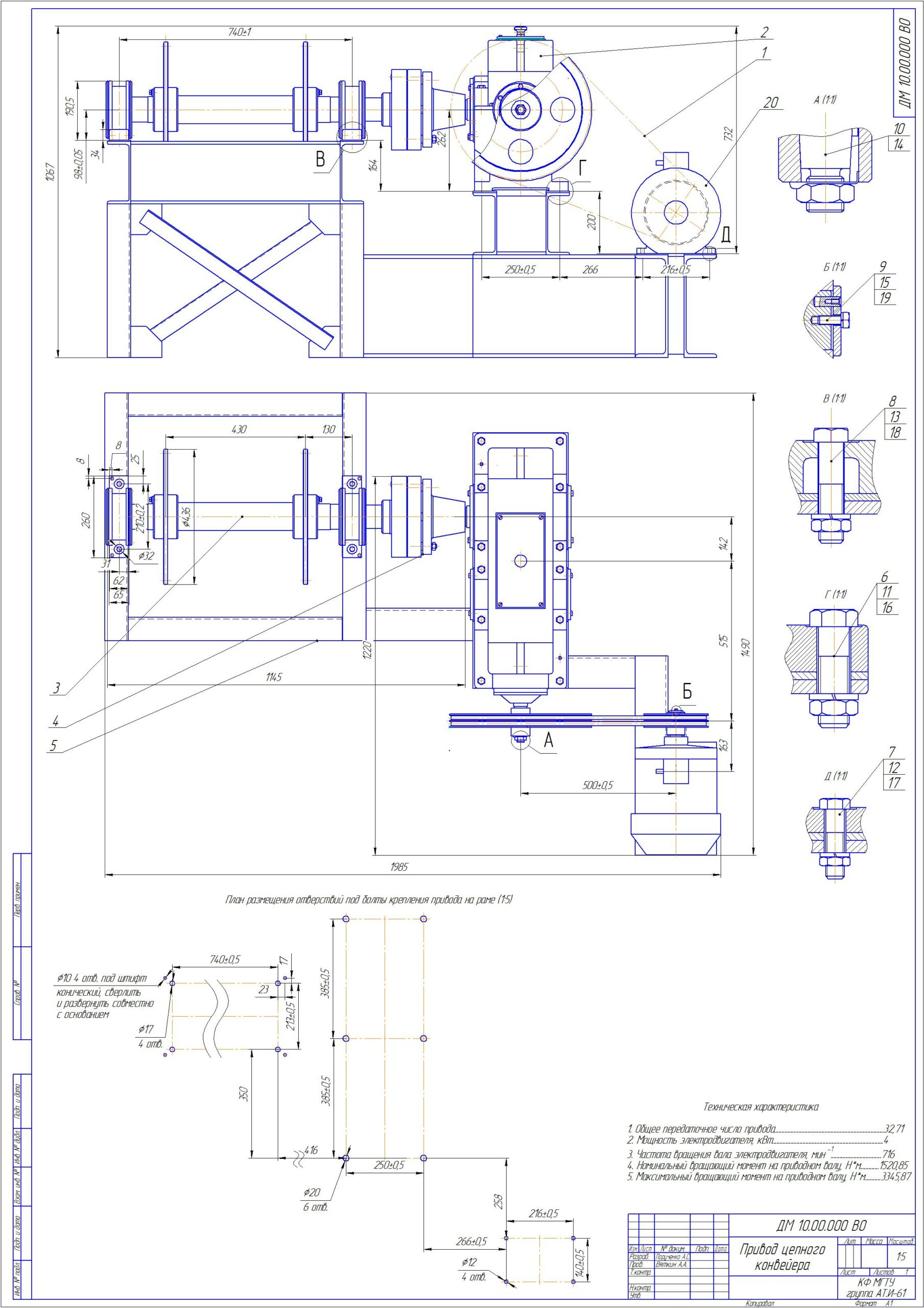

Графическая часть содержит виды редуктора, чертеж тихоходного вала редуктора, чертеж тихоходного колеса редуктора, чертеж предохранительной муфты, приводной вал и общую схему привода

Состав: Виды редуктора(СБ), Деталировка(Тихоходное колесо, тихоходный вал), Приводной вал(СБ), Предохранительная муфта(СБ) Схема привода(ВО) Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Проектирование привода цепного конвейера

Лист 2.cdw
Лист 3 Колесо Зубчатое.cdw
Лист 3 Муфта предохранительная.cdw
Лист 3 Тихоходный вал.cdw
Лист 4.cdw
Лист 5.cdw
Спецификация 1,2 лист.spw
Спецификация муфта.spw
Спецификация Приводной Вал.cdw
5 ᯥ䨪.spw
Лист 1.cdw
РПЗ.docx
