Привод цепного конвейера -передаточное число привода - 30

Казанский Национальный Исследовательский Технологический Университет
Кафедра "Машиноведения"
Курсовая работа по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода цепного конвейера "
Казань 2014

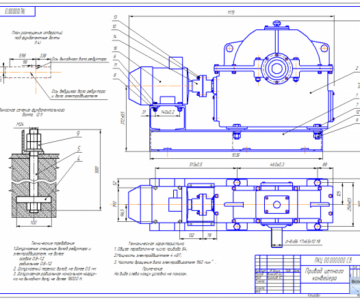

В рамках данной курсовой работы рассмотрены расчеты и проектирование привода цепного конвейере, который включает в себя э электрический двигатель, муфту и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 5 чертежа деталировки редуктора (вал тихоходный, зубчатое колесо, крышка подшипника, крышка редуктора, плита).
Курсовая работа содержит 2 листа формата А1, 1 лист А2, 3 листа формата А3, 1 лист А4, 2 спецификации, 32 страница пояснительной записки, содержащей 5 рисунков и 3 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.

Техническая характеристика привода:

Электродвигатель асинхронный АИР100S2 ТУ 16-525.564-84 (мощность 4 кВт, частота вращения 3000 об/мин)
Редуктор цилиндрический двухступенчатый
Частота вращения на выходном валу редуктора - 50 об/мин
Общее передаточное число привода - 30
Вращающий момент на выходном валу - 665 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 3000
2. Общее передаточное число редуктора 30
3. Передаточное число быстроходной ступени 6,22
4. Передаточное число тихоходной ступени 4,82
