Конкурс асов 3D-моделирования

Привод цепного конвейера

Белорусско-Российский университет
Кафедра "Основы проектирования машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод цепного конвейера"
Могилев 2019

Исходные данные к расчёту следующие: Окружное усилие на звездочке Ft = 5,9 кН;Окружная скорость v = 1 м/с; Шаг цепи D = 78,1 мм;Число зубьев звездочки z = 15.
В данной курсовой работе рассмотрено проектирование привода цепного конвейера, который состоит из электродвигателя, клиноременной передачи, муфты и трехступенчатого цилиндрического редуктора и вала привода со звездочкой.

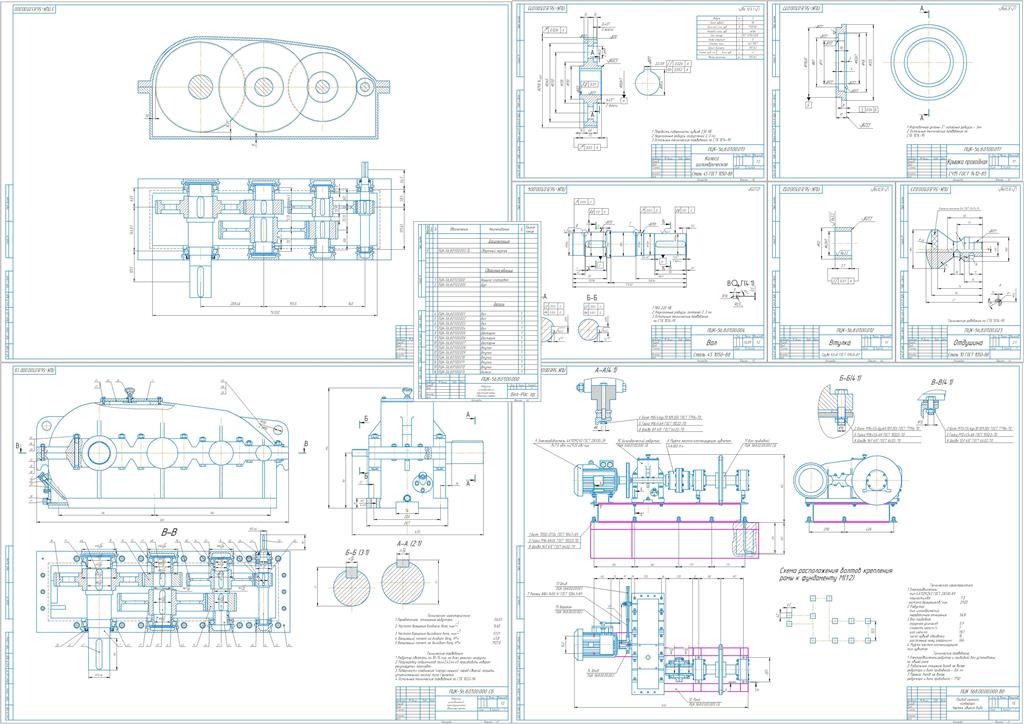

В результате курсового проектирования разработан комплект конструкторских документов на привод цепного конвейера, включающий пояснительную записку, сборочные чертежи узлов привода, рабочие чертежи деталей, спецификации.

Содержание

Введение 3
1 Энерго-кинематический расчет привода 4
1.1 Подбор электродвигателя 4
1.2 Определение частот вращения и крутящих моментов на валах привода 6
2 Расчет передач редуктора 10
2.1 Расчет тихоходной передачи 10
2.1.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатой передачи 10
2.1.2 Проектный расчёт цилиндрических передач 13
2.1..3 Проверочный расчёт цилиндрических зубчатых передач 15
2.2 Расчет промежуточной передачи 19
2.2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатой передачи 19
2.2.2 Проектный расчёт цилиндрических передач 22
2.2.3 Проверочный расчёт цилиндрических зубчатых передач 24
2.3 Расчет быстроходной передачи 26
2.3.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатой передачи 26
2.3.2 Проектный расчёт цилиндрических передач 29
2.3.3 Проверочный расчёт цилиндрических зубчатых передач 31
3 Расчет открытых передач 34
3.1 Расчет клиноременной передачи 34
4 Проектный расчет валов 36
4.1 Проектный расчет вала II 36
4.2 Проектный расчет вала III 36
4.3 Проектный расчет вала IV 37
4.4 Проектный расчет вала V 38
4.5 Проектный расчет вала VI 39
5 Расчет основных размеров корпуса редуктора 40
6 Проверочный расчет валов 42
6.1 Определение опасных сечений вала 44
6.1 Проверочный расчет вала на усталостную выносливость 48
7 Расчет подшипников 53
7.1 Осевые нагрузки на подшипники 53
7.2 Расчет подшипников по динамической грузоподъемности 54
7.3 Расчет подшипников по статической грузоподъемности 55
8 Расчет соединений «Вал-ступица» 56
9 Выбор муфт 57
10 Обоснование и выбор смазочных материалов 58
Заключение 59
Список литературы 60

Состав: Эскизная компоновка редуктора,Редуктор цилиндрический трехступенчатый (СБ),Привод цепного конвейера (ВО),Деталировка(вал,втулка,отдушина,колесо,крышка),Спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

ДМ\1_3_2_1.cdw
ДМ\1_3_2_1.cdw.bak
ДМ\Вал _ ПЦК-56,8.01.00.004 .cdw
ДМ\Вал _ ПЦК-56,8.01.00.004 .cdw.bak
ДМ\Втулка _ ПЦК-56,8.01.00.012.cdw
ДМ\Втулка _ ПЦК-56,8.01.00.012.cdw.bak
ДМ\гтл2_1.cdw
ДМ\гтл2_1.cdw.bak
ДМ\Колесо цилиндрическое _ ПЦК-56,8.01.00.013 .cdw
ДМ\Колесо цилиндрическое _ ПЦК-56,8.01.00.013 .cdw.bak
ДМ\Крышка проходная _ ПЦК-56,8.01.00.017.cdw
ДМ\Крышка проходная _ ПЦК-56,8.01.00.017.cdw.bak
ДМ\курсач.docx
ДМ\Отдушина.cdw
ДМ\Отдушина.cdw.bak
ДМ\Спецификация.spw
ДМ\Спецификация.spw.bak
ДМ\Чертеж.cdw
ДМ\Чертеж.cdw.bak
ДМ
