Спроектировать редуктор привода цепного конвейера

Минский государственный машиностроительный колледж

В данном курсовом проекте рассчитан и сконструирован редуктор привода цепного конвейера с закрытой цилиндрической косозубой передачей. Корпус выполнен литьем из чугуна. Валы монтируют на подшипниках качения.

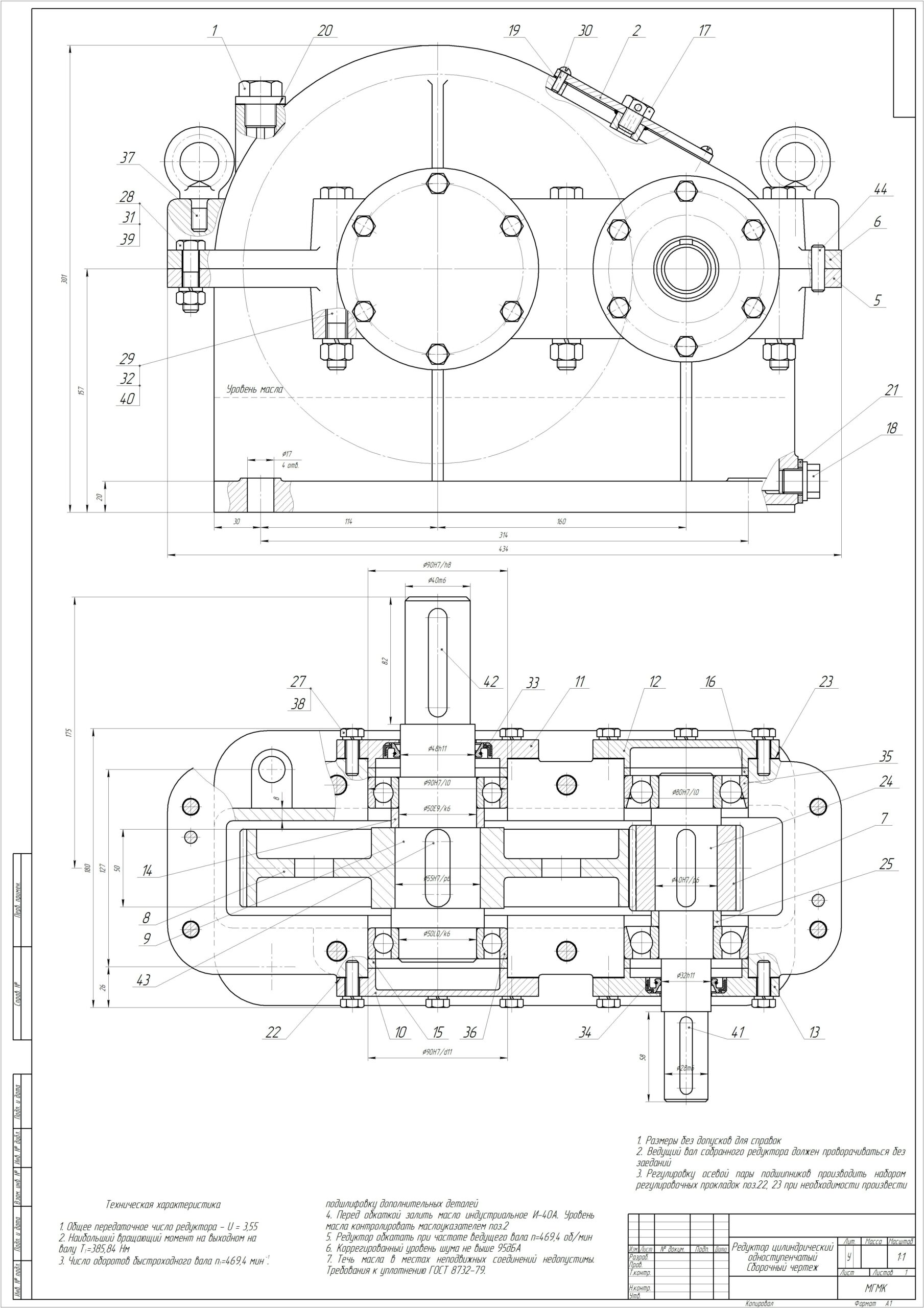

Графическая часть содержит сборочный чертеж цилиндрического редуктора и рабочий чертеж вала.
Курсовой проект содержит 1 лист формата А1, 1 лист формата А4 графической части, 42 страницы пояснительной записки, содержащей 15 рисунков, 2 таблицы и 4 источника.
Цепной конвейер - вид конвейера, у которого тяговое усилие создаётся одной или двумя цепями.
Цепные конвейеры, в сравнении с ленточными, способны транспортировать грузы с высокой температурой, тяжёлые грузы, и у них больше производительность. Однако они более громоздки, тяжелее, дороже, и у них выше стоимость эксплуатации. Конвейерные цепи содержат большие количества пар трения, что требует их регулярной смазки.
К цепным конвейерам относятся, например, пластинчатые, скребковые, ковшовые конвейеры и др.
Цепные конвейеры нашли широкое применение в промышленности. В частности, на автомобильных заводах подача деталей осуществляется цепными конвейерами
Привод - устройство для приведения в действие двигателем различных рабочих машин. Энергия, необходимая для приведения в действие машины или механизма, может быть передана от вала двигателя непосредственно или с помощью дополнительных устройств (зубчатых, червячных, цепных, ременных и др. передач).
Источником механической энергии в данном приводе является электродвигатель.
В конструкторской части сконструирован редуктор привода цепного конвейера с закрытой цилиндрической косозубой передачей. Корпус выполнен литьем из чугуна. Валы монтируют на подшипниках качения.
Исходные данные
Тяговое усиление цепи Ft = 11 кН
Скорость цепи v=0,4 м/с
Шаг тяговой цепи Pt = 180 мм
Число зубьев звездочки z1 =11
Передаточное отношение Uп =3,1.
Срок службы привода 5 лет
