Московский государственный технический университет им. Н.Э. Баумана (калужский филиал)
Кафедра деталей машин и подъемно-транспортного оборудования
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод цепного конвейера"
Калуга 2013
В представленном курсовом проекте рассматривается привод цепного конвейера. Произведены: расчет редуктора (цилиндрический, двухступенчатый, u=25), расчет параметров цепной передачи, расчет комбинированной упруго-предохранительной муфты.

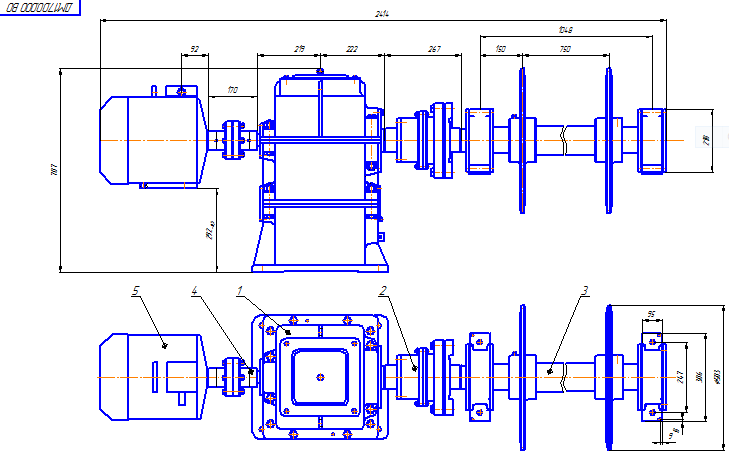

Курсовой проект содержит 5 листов А 1 графической части, 29 страниц расчетно-пояснительной записки и все необходимые спецификации.
Техническая характеристика:
-двигатель АИРХ 132S6;
-редуктор цилиндрический двухступенчатый U=25;
-цепь М 40 тип I, исполнение I (ГОСТ 588-81);
-комбинированная упруго-предохранительная муфта с предельным вращающим моментом (Т=3202,4 Нм), сила, срезающая штифт (F=29112.73 Н).
Габаритные размеры:
-длина - 2414;
-ширина - 503
-высота - 707
Содержание
1. Техническое задание 3
2. Кинематическая схема привода 4
3. Выбор электродвигателя 5
4. Определение частоты вращения приводного вала 5
5. Определение общего передаточного числа и разбивка его по ступеням. 5
6. Определение мощностей, частот вращения и моментов для каждого вала. 6
7. Определение допускаемых напряжений 6
8. Определение допускаемых напряжений 7
9. Определение коэффициентов нагрузки 8
10. Проектный расчет закрытой цилиндрической передачи 10
11. Расчет диаметров валов 14
12. Проверочный расчет наиболее нагруженного вала на усталостную прочность и жесткость 15
13. Зазор между стенками корпуса и поверхностями колёс 18
14. Выбор подшипников качения 19
15. Проверка долговечности подшипников 21
16. Смазка зубчатых зацеплений и подшипников 21
17. Расчет крышек подшипников 22
18. Шпоночное соединение 24
19. Определение параметров зубчатых колес 25
20. Расчет корпуса редуктора 26
21. Расчет параметров цепной передачи 26
22. Расчет комбинированной упруго-предохранительной муфты 27
23. Список используемой литературы 29
