Привод цепного конвейера

КФ МГТУ им. Баумана
Кафедра "Детали машины"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Калуга 2014

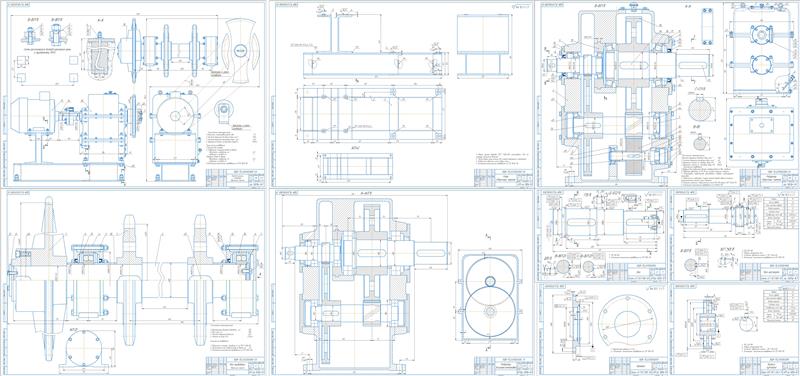

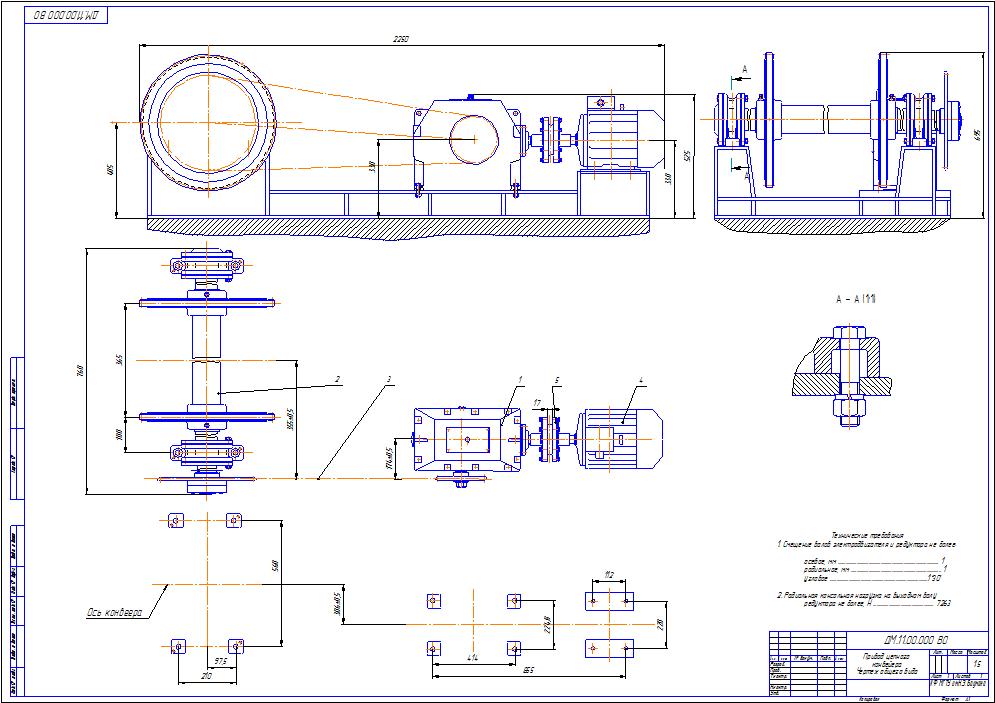

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, цепную передачу и двухступенчатый конический редуктор. Графическая часть содержит общий вид привода, 2 сборочных чертежа редуктора и 3 чертежа деталировки (Вал-шестерня, стакан, муфта).
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2, 2 листа формата А3, 4 спецификации, 35 страниц пояснительной записки, содержащей 3 рисунков, 4 таблицы и 10 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель АИР132 S6/965 (мощность 5.5 кВт, частота вращения 965 об/мин)
Редуктор конический
Частота вращения на выходном валу редуктора - 950 об/мин
Общее передаточное число привода - 9.994
Вращающий момент на выходном валу - 188,23 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 950
2. Общее передаточное число редуктора 5
3. Передаточное число быстроходной ступени 2,57
4. Передаточное число тихоходной ступени 1,96
5. Вращающий момент на тихоходном валу, Нм 456,2

Состав: Общий вид привода, Редуктор(ВО), Редуктор(СБ), Деталировка(Вал-шестерня, стакан, муфта), спецификации, РПЗ Язык документа

Софт: КОМПАС-3D 14 sp1

Файлы:

Конич\1.cdw
Конич\2.cdw
Конич\3 M.cdw
Конич\3 S.cdw
Конич\3 Val.cdw
Конич\4 Privodnoy_val.cdw
Конич\5.cdw
Конич\spets_priv_val4.cdw
Конич\Spets_sborka5.cdw
Конич\zapiska.docx
Конич\Спецификация редуктор1.cdw
Конич\Спецификация редуктор2.cdw
Конич
