КОМПАС 3D 18

Редуктор одноступенчатый

Волжский политехнический институт (филиал ВолГТУ)
Автомеханический факультет
Кафедра: Автомобильный транспорт
Курсовой проект по дисциплине: "Детали машин и основы конструирования"
На тему: "Расчёт и проектирование привода ленточного конвейера с цилиндрическим редуктором"
Волжский 2015

Вариант № 65; ресурс работы привода Lh = 16000 часов; частота вращения ведомого вала привода n3 = 180, мин-1;мощность на ведомом валу привода Р3 = 8,9, кВт.
Редуктор залит маслом И-Г-А-46 ГОСТ 20799-75.
Редуктор допускается эксплуатировать с отклонением от горизонтального положения на угол
до 5°.
Технические характеристики
1. Передаточное число редуктора u = 4.
2. Число оборотов ведомого вала n = 363,5 об/мин.
3. Крутящий момент на ведомом валу Т = 262409 Нхмм.

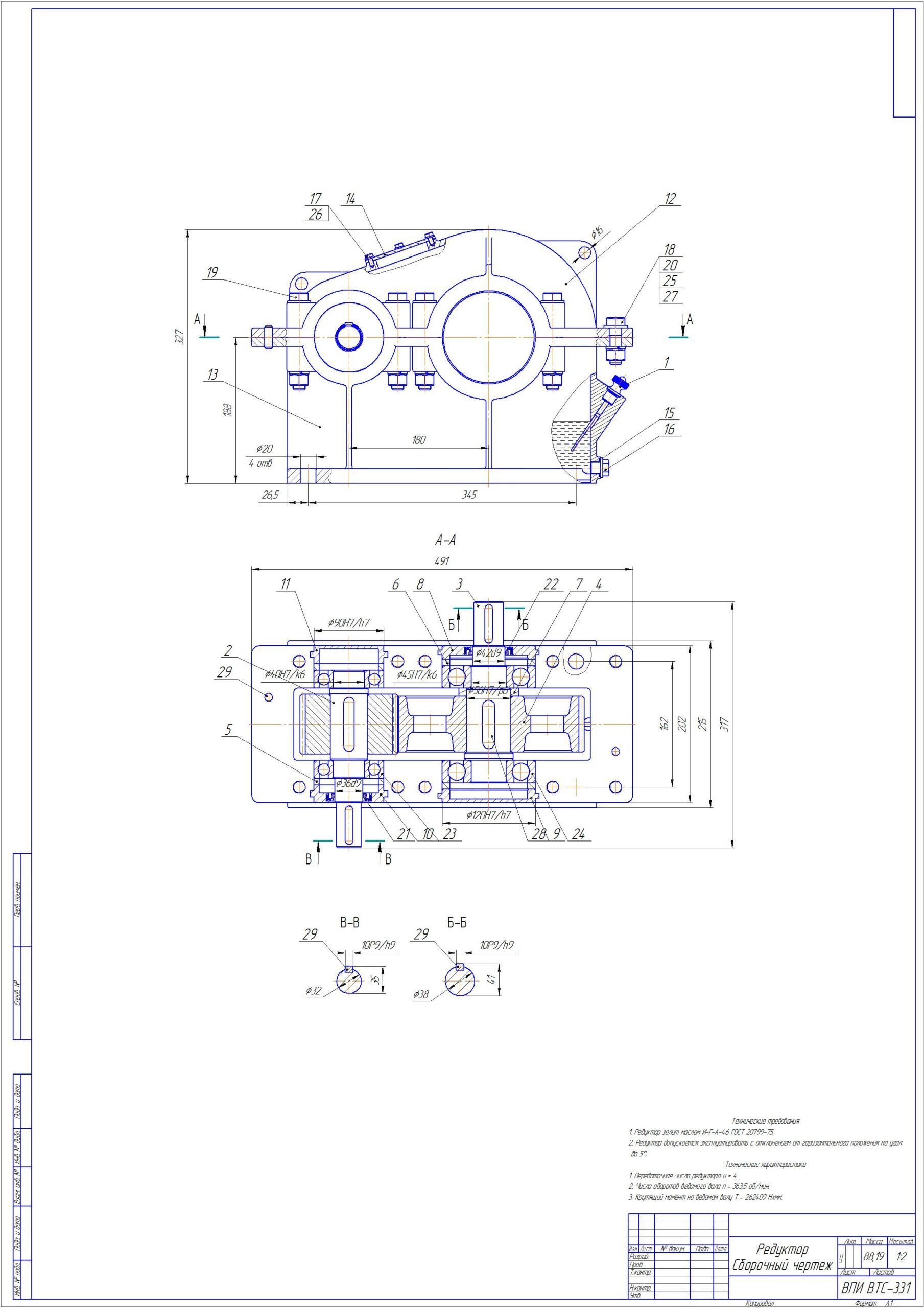

Состав: Редуктор Сборочный чертеж Язык документа
