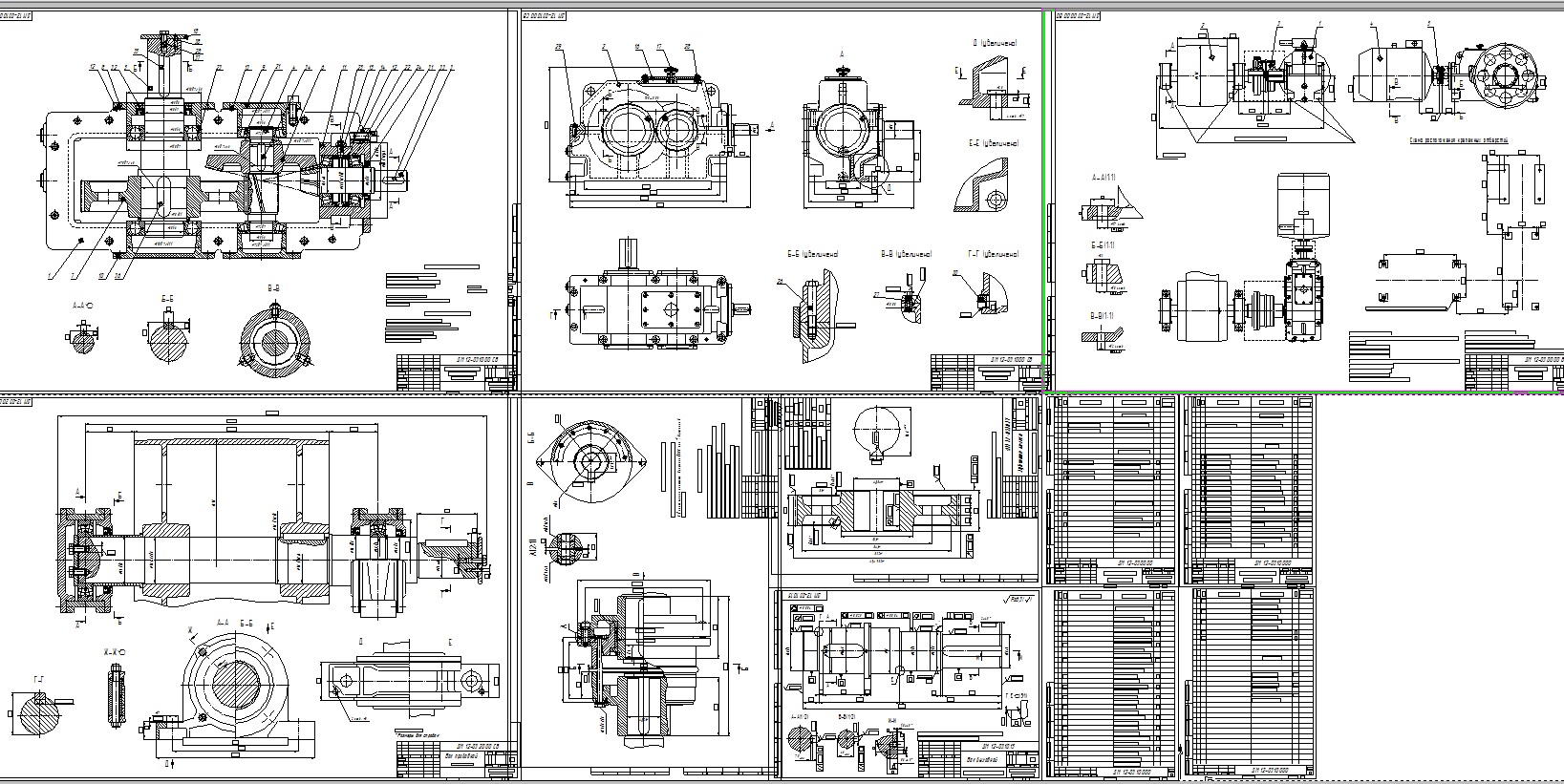

Привод ленточного транспортера. Редуктор коническо-цилиндрический u=20

МГТУ им. Н.Э. Баумана
Кафедра детали машин
Курсовой проект на тему "Привод ленточного транспортера"
Москва 2016

Исходные данные: Ft = 3,25кН, V = 1,1м/с, D = 375мм, B = 300мм.
Цель курсового проекта спроектировать привод ленточного транспортера, включающего: электродвигатель; коническо-цилиндрический редуктор - механизм, состоящий из зубчатых цилиндрической и конической передачи, служащий для передачи движения от двигателя к рабочему органу с уменьшением частоты вращения и увеличением вращающего момента.

Техническая характеристика
1. Передаточное число редуктора u =20.
2. Вращающий момент на тихоходном валу Т = 628 Н*м.
3. Частота вращения быстроходного вала n = 1119,5 об/мин.
4. Коэффициент полезного действия n = 0,91 Вт.

СОДЕРЖАНИЕ
1. Описание устройства и работы привода
2 Выбор электродвигателя, кинематический и силовой расчет привода
3. Анализ результата расчетов на ЭВМ и выбор варианта для конструктивной проработки
4. Эскизное проектирование
4.1 Проектные расчеты валов
4.2 Выбор типа и схемы установки подшипников
5. Подбор подшипников качения по долговечности
6. Конструирование зубчатых колес
7. Проверочный расчет валов
8. Расчет упругой муфты
9. Расчет шпоночных и шлицевых соединений
10. Выбор квалитетов точностей, шероховатостей поверхностей, допусков формы и расположения поверхностей
11. Расчет элементов корпуса
12. Выбор типа смазки для передач и подшипников
13. Описание сборки редуктора
Список литературы
