проектирование ленточного конвейера,коническо-цилиндрический редуктор (u=36)

Тверской Государственный технический университет
Кафедра механизации, природообустройства и ремонта машин
Контрольная работа по дисциплине Детали машин
На тему: Проектирование ленточного конвейера, коническо-цилиндрический редуктор
Тверь 2015

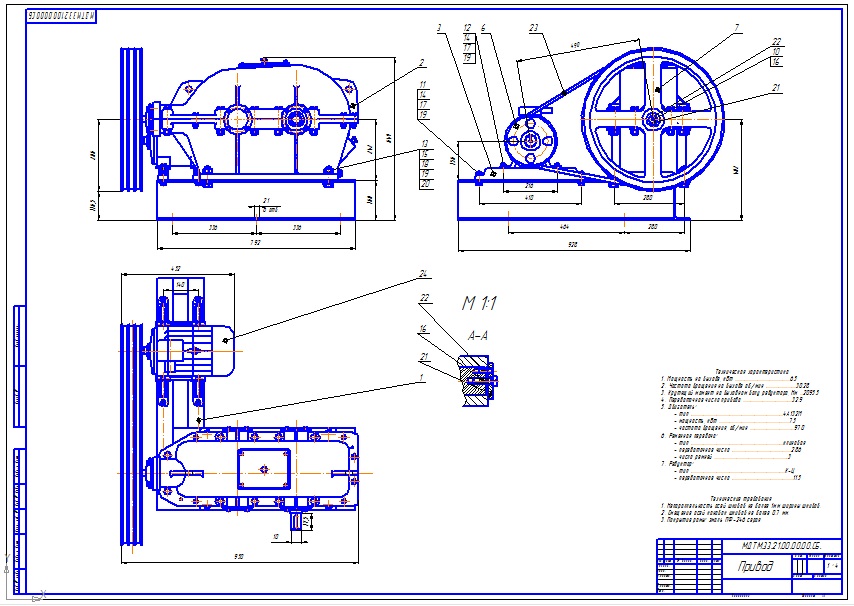

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и коническо-цилиндрический редуктор. Графическая часть содержит общий вид привода и сборочный чертеж редуктора.Привод состоит из клиноременной передачи и коническо-цилиндрического редуктора.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Частота вращения выходного вала редуктора 28 об\мин
Мощность на выходном валу 6,5 кВт
Требуемая долговечность 12000ч
Нагрузка спокойная, передача реверсивная

Тип двигателя 4А132МВ6УЗ
Мощность , кВт 7.5
Частота вращения, мин-1 970
T max\T nom =2.2
Общее передаточное число привода - 36
Вращающий момент на выходном валу - 487 Нм

Состав: Привод общего назначения(ВО),редуктор коническо-цилиндрический(СБ),спецификация на редуктор,пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / проектирование ленточного конвейера,коническо-цилиндрический редуктор (u=36)

Коническо-цилиндрический редуктор/
Коническо-цилиндрический редуктор/записка_дм.doc
Коническо-цилиндрический редуктор/К общему виду привода.spw
Коническо-цилиндрический редуктор/Общий вид привода.cdw
Коническо-цилиндрический редуктор/Редуктор.cdw
Коническо-цилиндрический редуктор/Спецификация.spw
