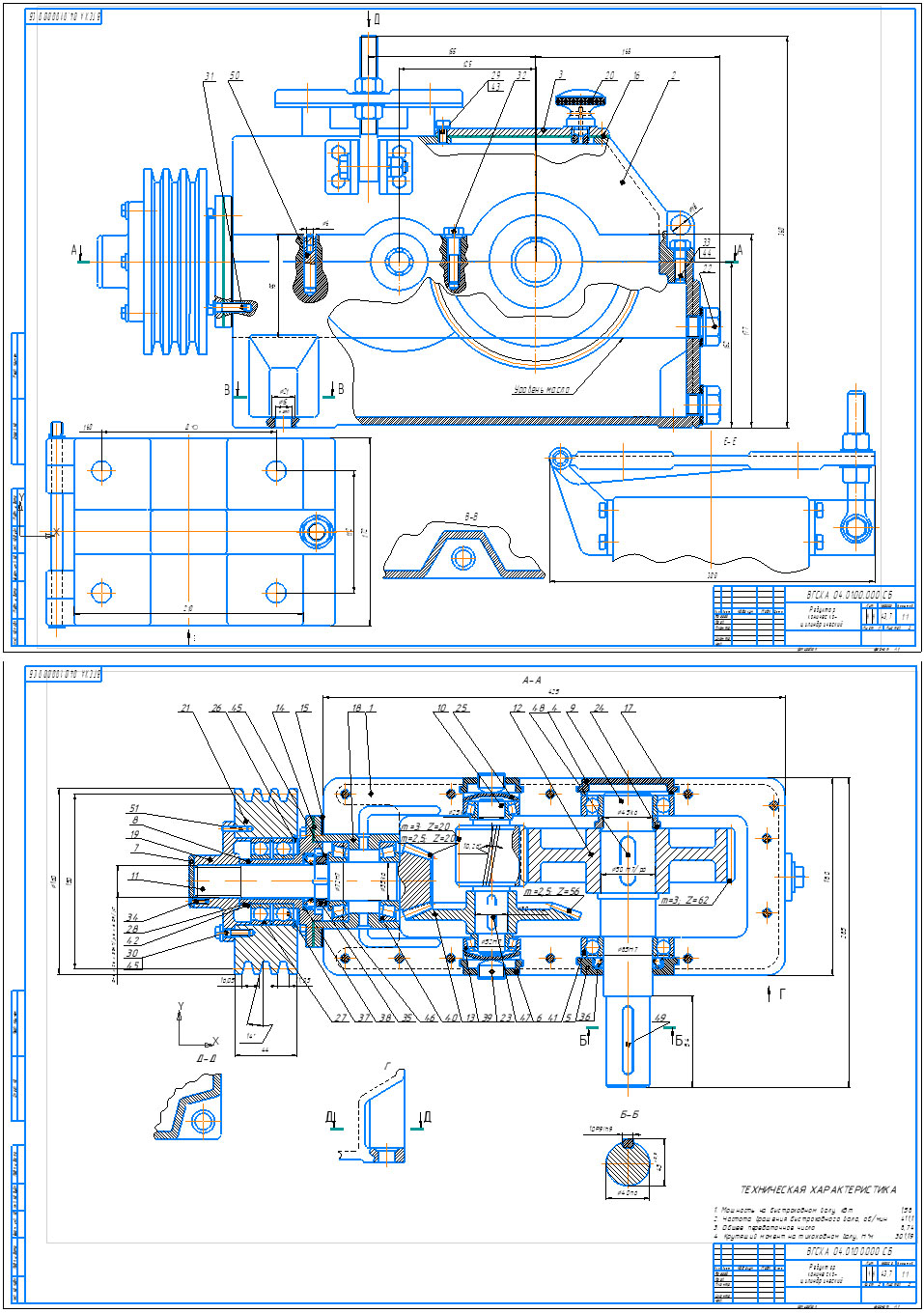

Редуктор коническо-цилиндрический u=8,74

Вятская государственная сельскохозяйственная академия,
Кафедра Сопротивления материалов и деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет и выбор редуктора"
Киров 2018

Проектируемое устройство представляет собой ленточный конвейер, приводимый в движение от электродвигателя через ременную передачу и коническо-цилиндрический двухступенчатый редуктор. Редуктор устанавливается на раме, сваренной из швеллеров. Мощность электродвигателя P=1,5 кВт, частота вращения n=925 мин-1, исполнение IM1081. Частота вращения выходного вала редуктора 46,61 мин-1, крутящий момент 301,19 Н*м
Конвейер предназначен для перемещения, транспортировки, погрузки сыпучих грузов и брикетов.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА РЕДУКТОРА
1. Мощность на быстроходном валу, кВт 1,58
2. Частота вращения быстроходного вала, об/мин 411,1
3. Общее передаточное число 8,74
4. Крутящий момент на тихоходном валу, Н*м 301,19

Энергетический и кинематический расчет привода 5
1.1 Исходные данные 5
1.2. Выбор электродвигателя 5
1.3. Определение общего передаточного отношения привода и разбивка
его по ступеням. 6

2.Расчет тихоходной ступени закрытой косозубой
цилиндрической передачи. 8
3.Расчёт прямозубой конической передачи. 16
4.Расчёт клиноремённой передачи 22

5.Расчет валов 25
5.1.Расчет быстроходного вала 25
5.2.Расчет промежуточного вала 29
5.3.Расчет тихоходного вала 33

6.Расчет и подбор подшипников 37
6.1.Расчет подшипников быстроходного вала 37
6.2.Расчет подшипников промежуточного вала 38
6.3.Расчет подшипников тихоходного вала 39

7.Расчет шпоночных соединений 39

8.Подбор муфт 39

9.Выбор и обоснование способа смазки передач и подшипников 40

Список литературы 41

Приложение А. Эскиз электродвигателя 42
Приложение Б. Эскиз муфты 43
Приложение В. Спецификация и таблица составных частей 44
к графической части
