Коническо-цилиндрический редуктор u=7,94

Пермский национальный исследовательский политехнический университет»
Факультет: высшего профессионального образования
Направление: 150400.62 Металлургия
КУРСОВАЯ РАБОТА по дисциплине: «Детали машин»
Тема: «Привод цепного конвейера с коническо-цилиндрическим редуктором»
Лысьва 2015

В данной работе произведён расчёт конического редуктора по следующим данным.
Заданные величины:
- окружная сила на барабане = 3.5 кН
- скорость движения ленты = 0.8 м/с
Срок службы - 4 года
Ксут=0,29; Кгод=0,8
Нагрузка спокойная.

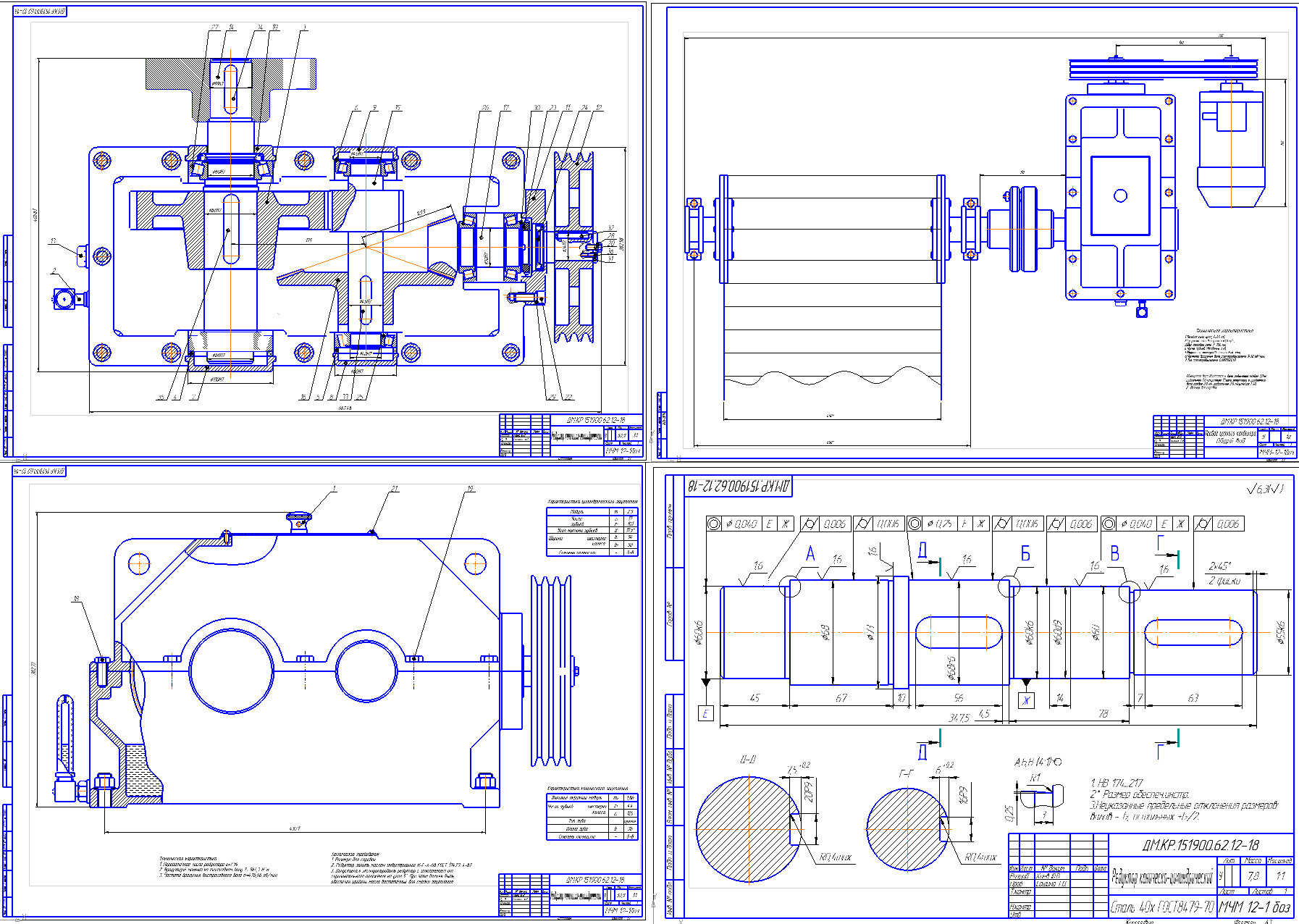

Графическая часть содержит общий вид редуктора (2 проекции), зубчатое колесо, тихоходный вал, привод ленточного конвейера.

Техническая характеристика редуктора
1. Передаточное число редуктора u=7,94
2. Вращающий момент на тихоходном валу Т4=564,3 Н*м
3. Частота вращения быстроходного вала n2=476,66 об/мин

Содержание
Техническое задание
Введение
1. Определение ресурса приводного устройства
2. Выбор двигателя. Кинематический расчет привода
3. Выбор материалов зубчатых передач. Определение допускаемых контактных и изгибных напряжений
4. Расчет закрытой передачи
5. Расчет отрытой передачи
6. Нагрузки валов редуктора
7. Проектный расчет валов. Эскизная компоновка редуктора
8. Расчетная схема валов редуктора
9. Проверочный расчет подшипников
10. Проверочный расчет шпонок
11. Проверочный расчет валов
12. Выбор муфт
13. Определение массы технического уровня редуктора
Заключение
Список использованной литературы
