Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине «Детали машин и основы конструирования».
Тема: "Расчет привода ленточного транспортера"
Гомель 2016
Исходные данные: мощность на выходном валу N4=4.8 кВТ., частота оборотов выходного вала n4=89 об/мин., срок службы 3.2 тыс.часов.
В данном проекте разрабатывается привод ленточного транспортера, состоящий из основных рабочих единиц: электродвигателя, муфты, редуктора, барабана, опоры, основания привода.

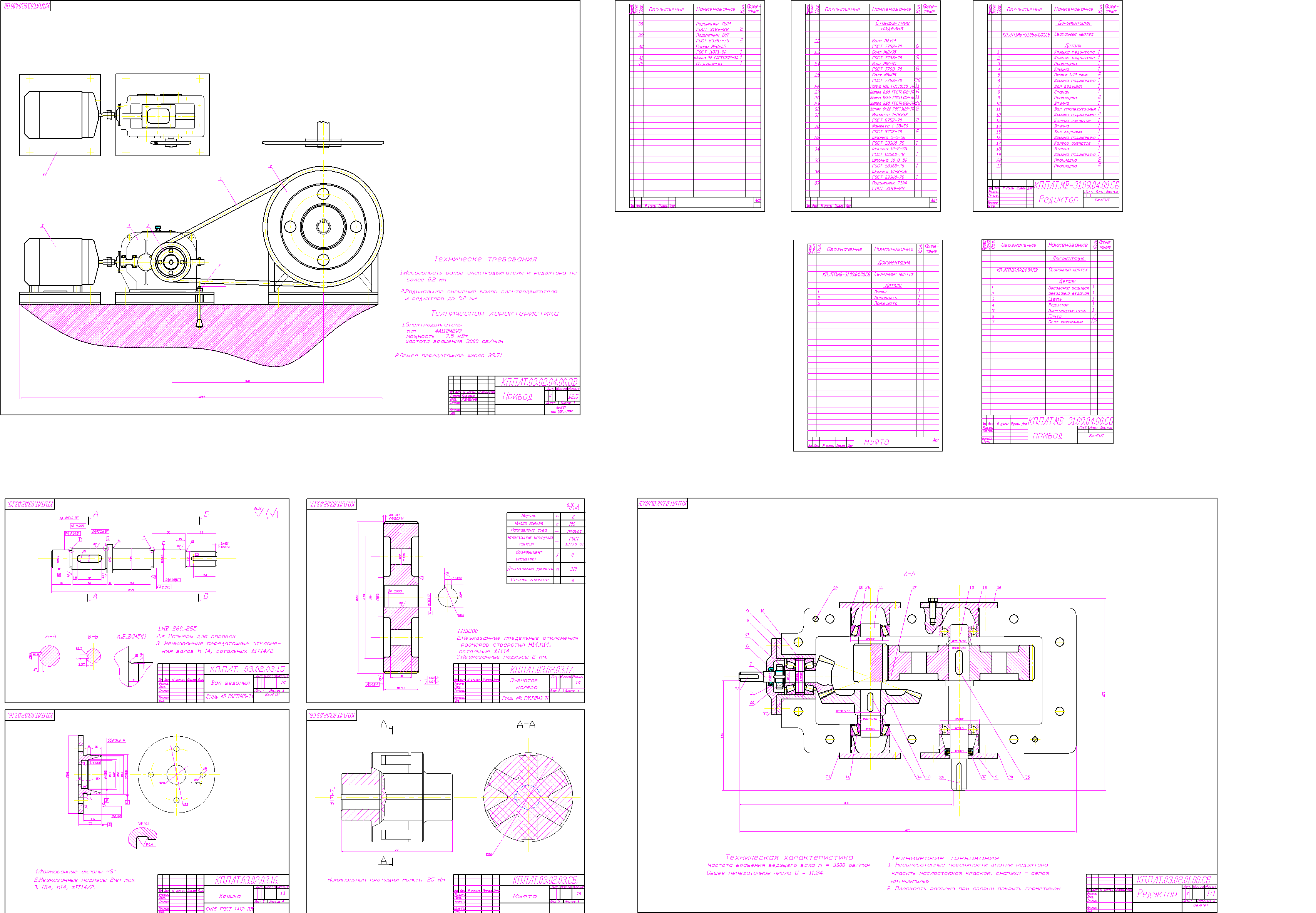

Графическая часть содержит чертежи редуктора (ВО), привода (ВО), деталировка, спецификации.
Содержание
Введение
1 Расчет привода и выбор электродвигателя
2 Выбор материалов
3 Расчет тихоходной ступени
4 Расчет быстроходной ступени
5 Выполнение компоновочного чертежа
6 Расчет валов на прочность
7 Определение запаса прочности валов
8 Подбор подшипников качения
9 Определение основных размеров корпуса и крышки редуктора
10 Расчет цепной передачи
11 Выбор шпонок
12 Выбор посадок деталей
13 Выбор смазки
14 Выбор муфты
15 Порядок сборки редуктора
Список литературы
Техническая характеристика редуктора
Частота вращения ведущего вала n = 3000 об/мин
Общее передаточное число U = 11,24.
Техническая характеристика привода
1.Электродвигатель: тип 4А112M2У3 мощность 7.5 кВт частота вращения 3000 об/мин
2.Общее передаточное число 33.71
