МГТУ им. Н.Э. Баумана
Кафедра "Детали машин"
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод ленточного транспортера"
Москва 2020

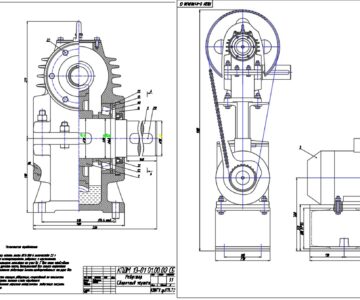

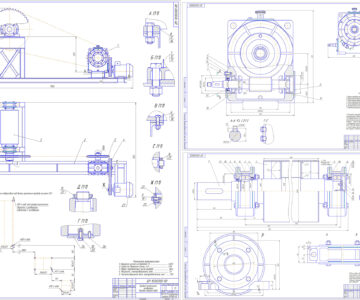

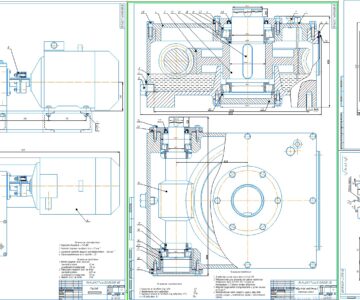

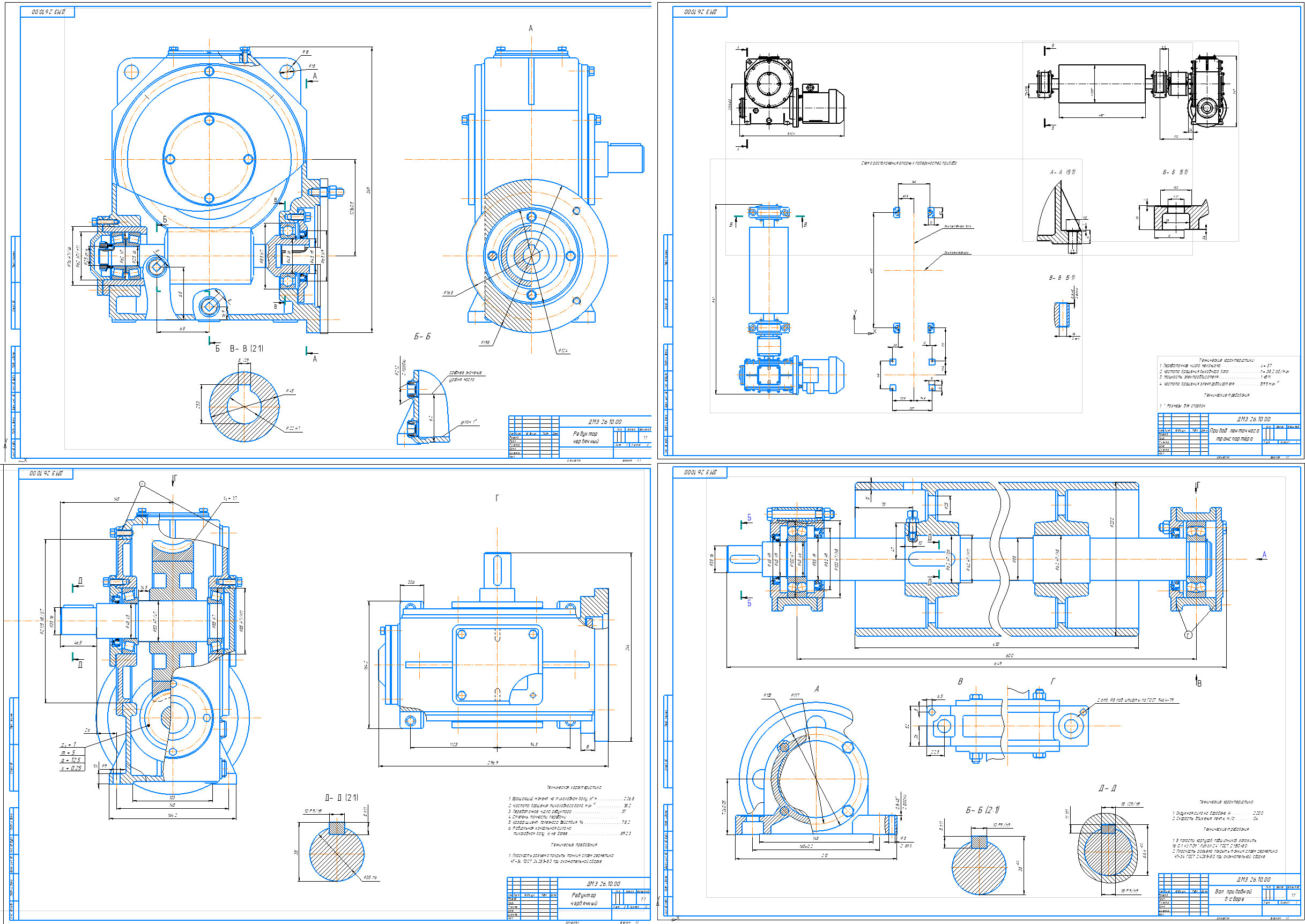

В рамках данного проекта, необходимо разработать привод ленточного транспортёра, состоящего из асинхронного трехфазного электродвигателя, червячного редуктора, цепной муфты, а также из приводного вала с барабаном. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (червяк, червячное колесо), чертеж приводного вала в сборке и чертёж цепной муфты.
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2, 2 листа формата А3, 2 спецификации, 53 страницы пояснительной записки, содержащей 11 рисунков и схем, 2 таблицы и 6 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Редуктор может применяться в различных устройствах, помимо данного. В редукторе используются: червячная передача с эвольвентным червяком. Благодаря своим достоинствам они часто используются в машиностроении.
Расчеты проекта проводились с использованием ЭВМ. Программа древняя, под DOS, запускалась в DOSBox и находится на кафедре РК-3 в вузе МГТУ им. Баумана. Выложить не могу.
Технические характеристики привода:
Электродвигатель ассинхронный АИР80А4/1395 (мощность 1,1 кВт, частота вращения 1395 об/мин)
Редуктор червячный одноступенчатый с цилиндрическим червяком (нижнее расположение червяка) (u=37)
Вращающий момент на тихоходном валу редуктора: 226,8 Н*м
Частота вращения тихоходного вала редуктора: 38,2 об/мин
Общее передаточное число привода - 36.52
Техническая характеристика редуктора:
1. Частота вращения быстроходного вала, об/мин 1413,4
2. Частота вращения тихоходного вала: 38,2 об/мин
3. Общее передаточное число редуктора 37
4. Вращающий момент на тихоходном валу, Нм 226,8
5. Вращающий момент на быстроходном валу, Нм 7,8
Содержание ПЗ:
Введение
1. Краткое описание работы изделия и его назначение
2. Кинематический расчет привода
3. Расчет передач
4. Эскизное проектирование
5. Конструирование червяка и червячного колеса
6. Расчет соединений
7. Подбор подшипников на заданный ресурс
8. Конструирование крышек подшипников
9. Конструирование корпусных деталей
10. Проверочный расчет валов на прочность
11. Расчет соединений
12. Выбор смазки редуктора
13. Подбор компенсирующей упругой муфты
14. Проектирование цепной двухрядной муфты
15. Порядок сборки привода
16. Список использованной литературы
