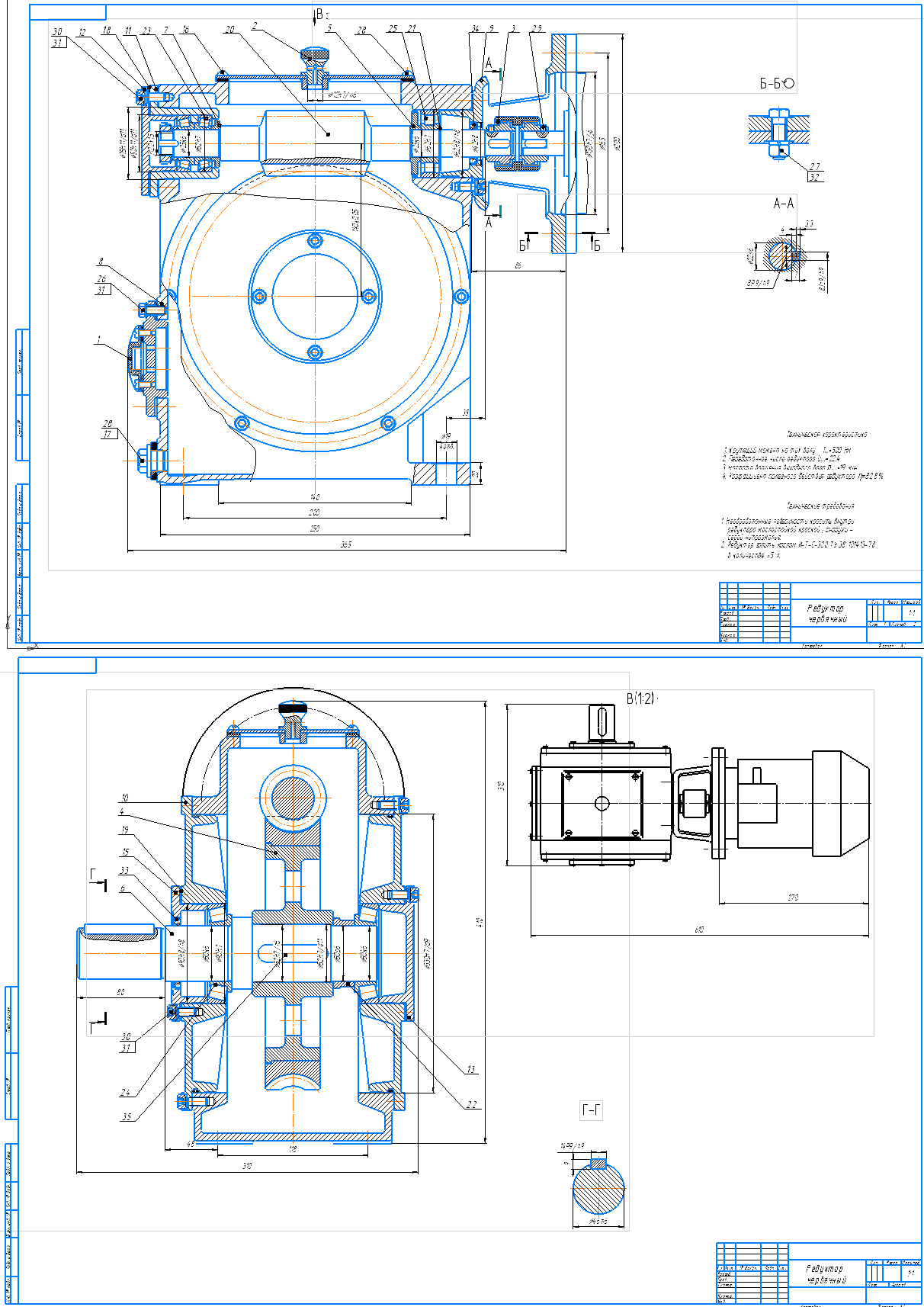

Редуктор червячный U=22.4

Московский ордена Ленина, ордена Октябрьской революции и ордена Трудового Красного Знамени государственный технический университет им. Н.Э. Баумана
Кафедра «Детали машин»
Курсовая работа на тему: "Проектирование червячного редуктора"
Москва 2018

Техническая характеристика :
1. Крутящий момент на тих валу Твых.=500 Нм
2. Передаточное число редуктора Uред.=22.4
3. Частота вращения выходного вала nвых.=19 мин
4. Коэффициент полезного действия редуктора h=82,8%

Содержание
1 Введение 4
2 Выбор электродвигателя и кинематический расчёт 6
3 Расчёт 1-й червячной передачи 9
3.1 Проектный расчёт 9
3.2 Проверочный расчёт по контактным напряжениям 14
3.3 Проверка зубьев передачи на изгиб 15
4 Расчёт 2-й цепной передачи 18
5 Предварительный расчёт валов 25
5.1 Ведущий вал. 25
5.2 2-й вал. 25
6 Конструктивные размеры шестерен и колёс 28
6.1 Червячное колесо 1-й передачи 28
6.2 Ведущая звёздочка 2-й цепной передачи 28
7 Выбор муфты на входном валу привода 31
8 Проверка прочности шпоночных соединений 33
8.1 Червячное колесо 1-й червячной передачи 33
8.2 Ведущая звёздочка 2-й цепной передачи 33
9 Конструктивные размеры корпуса редуктора 37
10 Проверка долговечности подшипников 38
10.1 Расчёт реакций в опорах 1-го вала 38
10.2 1-я опора 1-го вала 39
10.3 2-я опора 1-го вала 40
10.4 Расчёт реакций в опорах 2-го вала 41
10.5 2-й вал 41
11 Расчёт валов 47
11.1 Расчёт моментов 1-го вала 47
11.2 Эпюры моментов 1-го вала 48
11.3 Расчёт 1-го вала 49
11.4 Расчёт моментов 2-го вала 49
11.5 Эпюры моментов 2-го вала 51
11.6 Расчёт 2-го вала 52
12 Тепловой расчёт редуктора 57
13 Выбор сорта масла 58
14 Выбор посадок 59
15 Технология сборки редуктора 60
16 Заключение 61
17 Список использованной литературы 62

Состав: Редуктор червячный (СБ), Деталировка (червячное колесо, червяк), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Сайт: www

Файлы:
редуктор/
редуктор/деталировка.cdw
редуктор/ПЗ.doc
редуктор/Редуктор.cdw
редуктор/СП редуктор.frw
