Двухступенчатый цилиндрическо-червячный редуктор U=68,6

0
0
25
0
0
100

ФГАОУ ВО НИ ТПУ
Двухступенчатый цилиндрическо-червячный редуктор с цепной передачей на выходном валу, необходимый для обеспечения работы конвейера

F – окружное усилие на тяговой звездочке, 1000 даН.
v – скорость ленты, 0,2 м/с.
tц – шаг тяговой цепи, 160 мм.
Zзв – число зубьев на тяговой звездочке, 11
h – срок службы, 7 лет.
Ксут = 0,29
Кгод = 0,8
tП = 0,003t – суммарное время пуска.

В данной работе необходимо разработать двухступенчатый редуктор
исходя их тех. задания. Для проектирования редуктора необходимо проанализировать технические требования и составить схему редуктора исходя из них. Сначала следует произвести энергокинематический расчет редуктора, из которого принимаются примерные значения передаточных чисел, моментов и скоростей. После этого можно приступать к расчетам отдельных частей редуктора, начиная с параметров зубчатого зацепления, затем проектируются валы и производится подбор подшипников исходя из расчетов и выбранных материалов. После этого проводится проверка спроектированных деталей на соответствие заданным показателям прочности и долговечности. Проектируется корпус редуктора и схема крепления деталей в нём, производится компоновка. Делают чертежи нестандартных деталей, а также сборочный чертеж и чертеж общего вида.

Техническая характеристика Редуктор цилиндрично-червячный

n= 20,1 мин U= 2,45 U= 28
U= 68,6 z= 29 z= 2
Т= 1005 Нм z= 71 z= 56
КПД редуктора 80%

Оглавление.
Введение 5
1. Энергокинематический расчет привода 6
1.1 Определение мощности электродвигателя 6
1.2 Определение частоты вращения вала электродвигателя. 6
1.3 Определение передаточных чисел привода 7
1.4 Определение чисел оборотов, мощностей и крутящих моментов на валах привода. 8
1.5 Расчет открытой передачи 9
1.6 Проверочный расчет открытой передачи. 11
2 Расчет быстроходной ступени. Расчет цилиндрической передачи. 14
2.1Выбор материала и термообработки зубчатых колес 14
2.2Определение допускаемых контактных напряжений 14
2.3 Расчет закрытой цилиндрической зубчатой передачи 16
3.Расчет тихоходной ступени редуктора. Расчет червячной передачи. 21
3.1. Выбор материалов 21
3.2.Расчет допускаемых напряжений 21
3.3 Основные параметры червячной передачи. 23
3.5 Размеры червяка и колеса 23
3.6 Проверочный расчет передачи на прочность 24
3.7 КПД передачи 26
3.8 Сила в зацеплении 26
3.9 Проверка зубьев колеса по напряжениям изгиба 26
3.10 Проверочный расчет при действии пиковой нагрузки 27
3.11 Тепловой расчет 27
4. Эскизное проектирование 28
4.1 Проектные расчеты валов 28
4.2 Расстояние между деталями передач 29
4.3 Выбор типов подшипников 29
4.4 Схема установки подшипников 30
5. Конструирование зубчатых колес 32
5.1 Шестерня быстроходной ступени: 32
5.2 Зубчатое колесо быстроходной ступени: 33
5.3 Зубчатое колесо тихоходной ступени: 35
6. Подбор шпоночных соединений 37
6.1 Подбор шпонок для соединения зубчатого колеса и промежуточного вала 37
6.2 Подбор шпонок для соединения шестерни и промежуточного вала 38
6.3 Подбор шпонок для соединения шестерни и промежуточного вала 39
6.4 Подбор шпонок входного и выходного хвостовиков 39
7. Расчет нагрузок на валах 40
7.1 Входной вал 41
7.2 Промежуточный вал 43
7.3 Выходной вал 45
8. Проверочный расчет подшипников 47
8.1 Подшипники быстроходного вала 47
8.2 Подшипники промежуточного вала 49
8.3 Подшипники тихоходного вала 51
9. Расчет элементов подшипниковых узлов 52
10. Проверочные расчеты 56
10.1 Проверочный расчет валов 56
10.2 Проверочный расчет шпонок 63
10.3 Проверочный расчет болтовых соединений 64
11.Конструктивные размеры корпуса редуктора 67
12.Допуски и посадки 68
13.Выбор сорта масла 70
14.Рама приводного механизма 72
15.Сборка редуктора 73
16. Заключение. 75
Список использованной литературы 76


Сообщить о проблеме
Автор
user-avatar user-7182269
Дата
24.09.2025
Язык
Русский
Состав

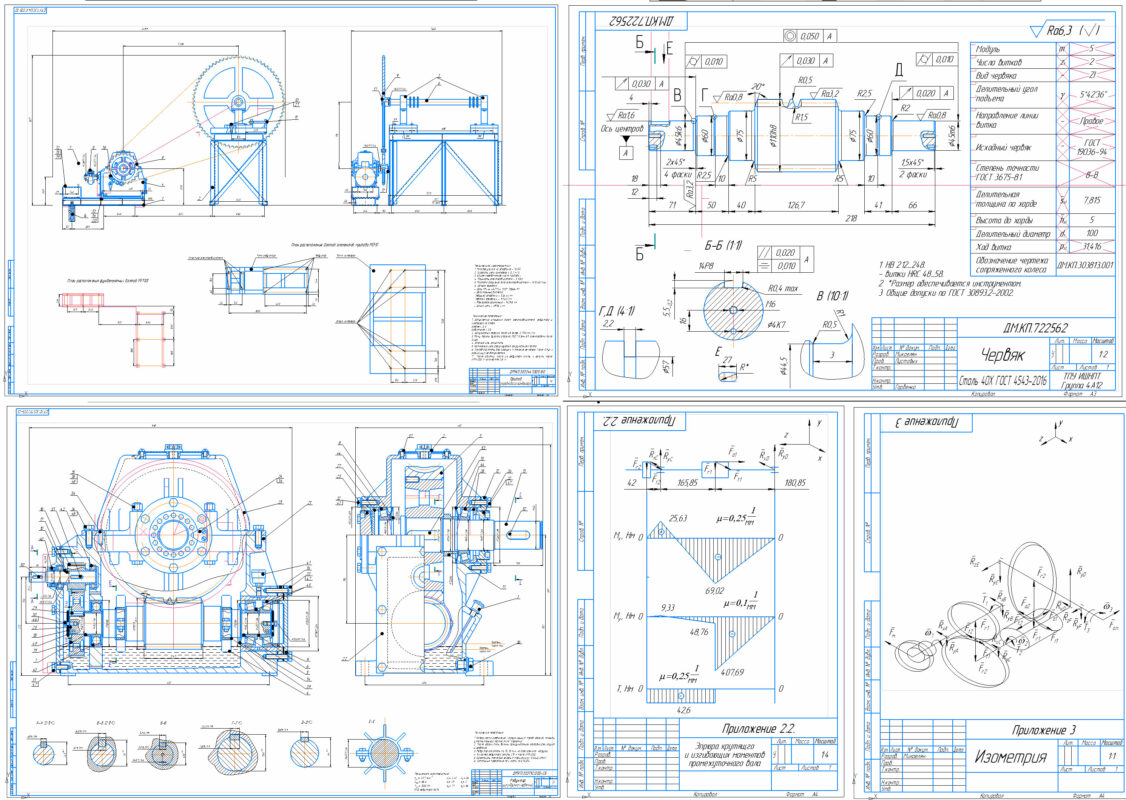

Сборочный чертеж, Чертеж вала, Чертеж колеса, Эпюры нагружения, ПЗ
