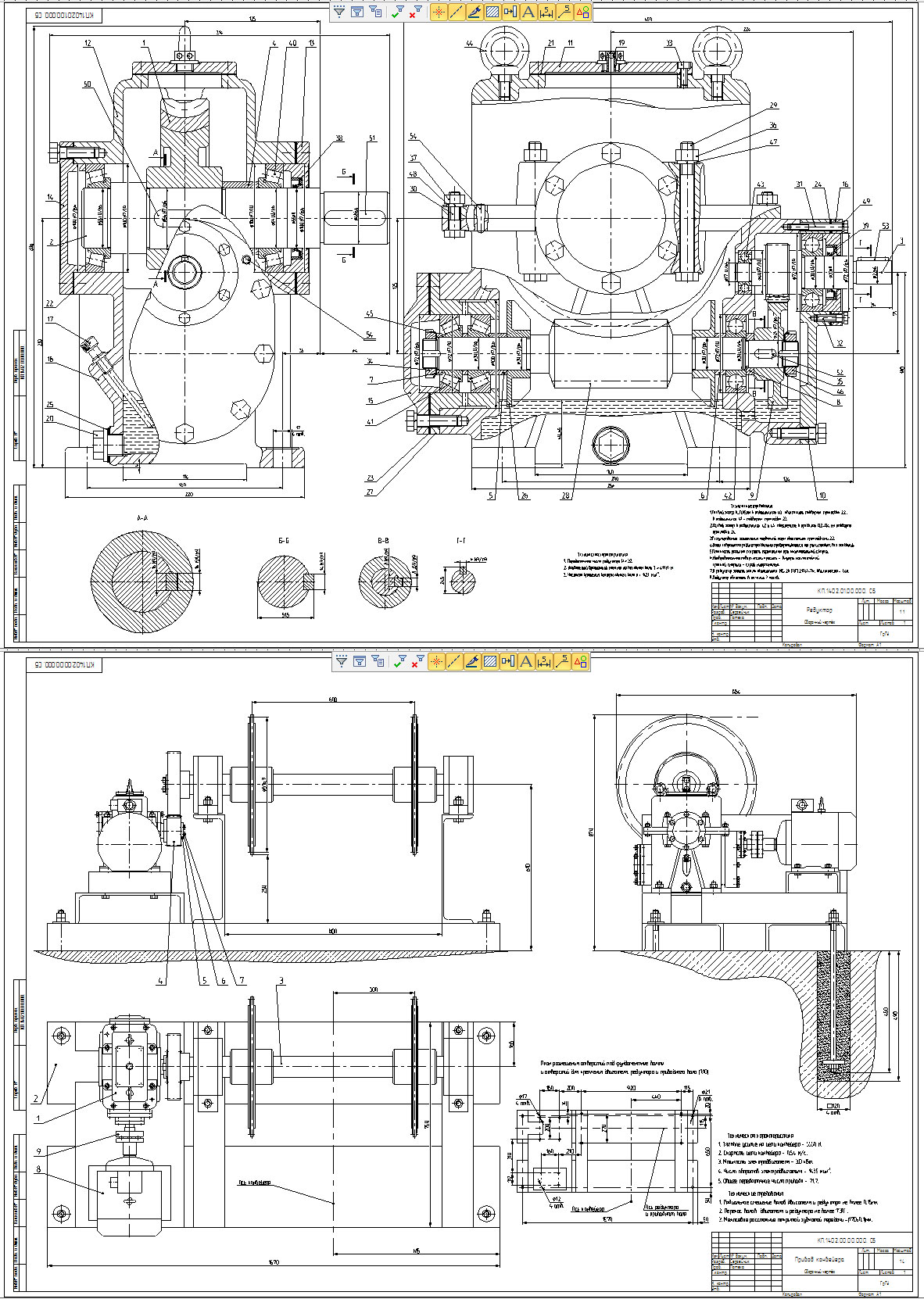

Двухступенчатый цилиндрическо-червячный редуктор u=32

Гродненский государственный университет имени Янки Купалы
Кафедра машиноведения и технической эксплуатации автомобилей
Курсовой проект по дисциплине «Детали машин» на тему
"Расчет и проектирование привода цепного конвейера с двухступенчатым редуктором "
Гродно 2009

Содержание
Задание на курсовой проект…………………………………………………..…….3
Введение………………………………………………………………………..…….4
1 Энергетический и кинематический расчёты привода……………….……..……4
1.1 Определение номинальной мощности привода………………...……….….….4
1.2 Выбор электродвигателя………………………………………………….……..5
1.3 Определение общего передаточного отношения привода и разбивка его
по отдельным передачам…………………………………………………….…...5
1.4 Силовые и кинематические параметры привода………………………….…...6
2 Расчёт передач……………………………………………………………….……..7
2.1 Расчёт зубчатых колёс быстроходной ступени редуктора……………….……7
2.2 Расчёт червячной передаче…………………………………………………..…12
2.3 Расчет открытой зубчатой передачи…………………………………………...16
3 Ориентировочный расчёт валов………………………………………………….18
4 Конструктивные размеры зубчатых колёс………………………………………20
5 Выбор муфты………………………………………………………………………21
6 Расчёт конструктивных элементов корпуса и крышки редуктора……………..21
7 Первый этап эскизной компоновки редуктора…………………………………..22
8 Проверка долговечности подшипников……………………………………….....23
8.1 Определение усилий, действующих на валы редуктора……………………...23
8.2 Определение опорных реакций…………………………………………………23
8.3 Определение долговечности подшипников……………………………………27
9 Второй этап эскизной компоновки редуктора…………………………..……….30
10 Проверка прочности шпоночных соединений………………………………….30
11 Уточнённый расчёт валов………………………………………………………..31
11.1 Уточнённый расчёт быстроходного вала……………………………………..31
11.2 Уточнённый расчёт промежуточного вала……………………………………33
11.3 Уточнённый расчёт тихоходного вала………………………………………...35
12 Выбор отклонений размеров формы и расположения поверхностей
и параметров шероховатости……………………………………………………..37
13 Смазка редуктора…………………………………………………………………38
14 Сборка и регулировка редуктора………………………………………………...38
Литература……………………………………………………………....…… …..39

Исходные данные:
задание №14; вариант №2;
-мощность на приводном валу конвейера 1,8 кВт;
- частота вращения приводного вала 22 об/мин;
- срок службы привода 9 лет.

Состав: ПЗ, сборочные чертежи, рабочие чертежи Язык документа

Софт: T-Flex CAD 10

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый цилиндрическо-червячный редуктор u=32

Курсовой\~$писка 14-02.doc
Курсовой\Вал.grb
Курсовой\Колесо зубчатое.grb
Курсовой\Крышка подшипника сквозная.grb
Курсовой\Привод 14-02 000.grb
Курсовой\Редуктор 14-02.grb
Курсовой\Спец пр.14-02.grb
Курсовой\Спец ред.14-02.grb
Курсовой
Курсовой\Записка 14-02.doc
