Редуктор цилиндрическо-червячный двухступенчатый с верхним расположением червяка u=81

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
НЕФТИ И ГАЗА ИМЕНИ И.М. ГУБКИНА»
ФИЛИАЛ В Г. ОРЕНБУРГЕ

Отделение «Оборудование нефтегазопереработки»

Курсовой проект по дисциплине "Детали машин"
На тему "Расчет ленточного конвейера"
Оренбург 2015
Вариант 0

Исходные данный для проектирования:
Тяговое усилие ленты 28 кН
Скорость ленты 0,1 м/с
Диаметр барабана 215 мм
Коэффициент годового использования 0,7
Коэффициент сменности 0,42
Срок службы привода 4 года

Технические характеристики:
Вращающий момент на тихоходном валу 296,99 Нм
Частота вращения тихоходного вала 9 мин
Общее передаточное число 81,1
Степень точности изготовления передачи 9-В
КПД 0,816

В данном проекте рассматривается расчет ленточного конвейера. Произведен технологический расчет и подбор оборудования.

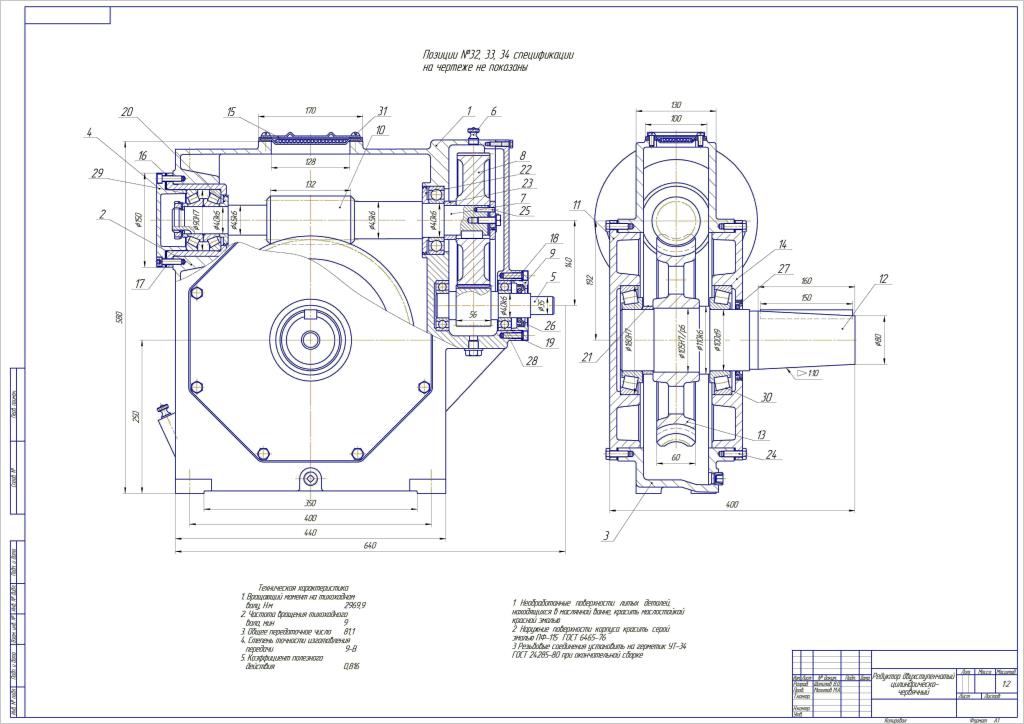

Графическая часть содержит общий вид привода и сборочный чертеж редуктора.
Курсовой проект содержит 2 листа формата А1 графической части, 41 страницу пояснительной записки, содержащей 6 таблиц, 5 рисунков и 13 источников.

Состав: Привод (ВО), Редуктор (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.0.0

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрическо-червячный двухступенчатый с верхним расположением червяка u=81

Просмотр файлов
Редуктор СБ.spw
Курсовой проект Шипилов.docx
Общий вид привода.cdw
Редуктор СБ.cdw
