Редуктор червячный двухступенчатый

Гомельский государственный технический университет им. П. О. Сухого
Кафедра детали машин
Курсовой проект по дисциплине "детали машин"
На тему: " Создание привода для ленточного конвейера"
Гомель 2015

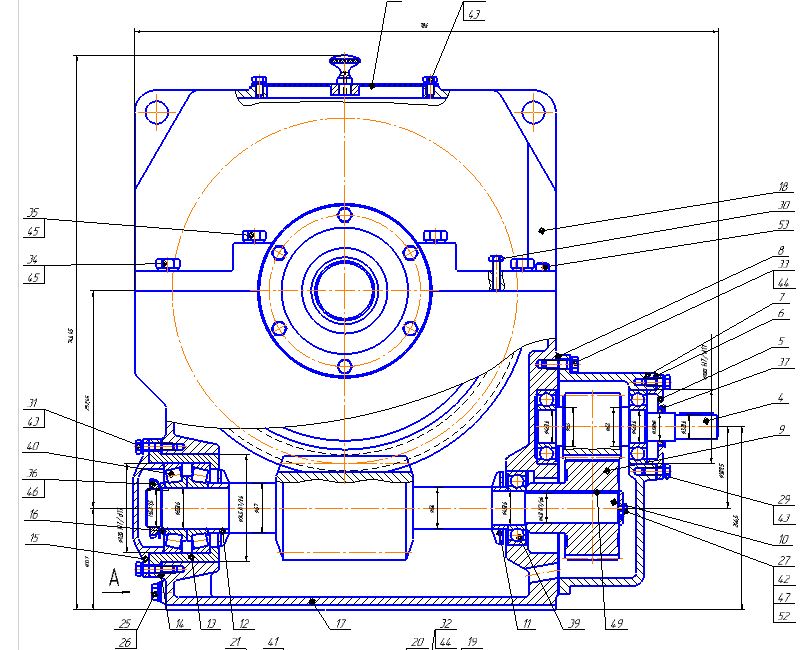

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к ленточному конвейеру, который включает в себя электрический двигатель, ременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора, раму и 5 чертежей деталировки редуктора (колесо зубчатое, крышка, стакан, червячное колесо, червяк).
Курсовой проект содержит 3 листа формата А1, 5 листов формата А4, 4 спецификации, 79 страниц пояснительной записки, содержащей 25 рисунков, 6 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный АИР 132S6 (мощность 5,5 кВт, частота вращения 967 об/мин)
Редуктор червячный двухступенчатый, быстроходная передача редуктора цилиндрическая (u=37.1)

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 967
2. Общее передаточное число редуктора 37,1
3. Передаточное число цилиндрической передачи 1,6
4. Передаточное число червячной передачи 23,2
5. Вращающий момент на тихоходном валу, Нм 579
Состав: Привод общего назначения (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (колесо зубчатое, крышка, стакан, червячное колесо, червяк), спецификация на привод, спецификация на редуктор, ПЗ, расчеты в MachCAD.

Состав: Деталировка (червяк, чевячное колесо, стакан, крышка, колесо зубчатое), общий вид, спецификация, редуктор сборочный чертеж, рама. Язык документа

Софт: КОМПАС-3D SP2

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор червячный двухступенчатый

Просмотр файлов
1_Chervyak.cdw
2_Chervyachnoe_koleso.cdw
3_Stakan.cdw
4_kryshka.cdw
5_koleso_zubchatoe.cdw
Detali_raschetka_Iotchenko1.xmcd
Obschiy_vid.cdw
Rama.cdw
Reduktor_Sborochny_chertezh.cdw
Spetsifikatsia_k_chervyachnomu_kolesu.spw
Spetsifikatsia_k_obschemu_vidu.spw
Spetsifikatsia_k_rame.spw
Spetsifikatsia_k_sborochnomu.spw
ZAPISKA.docx
